用与非门组成的负电源发生器

发布时间：2011-4-28 10:24 发布者：电路图分享

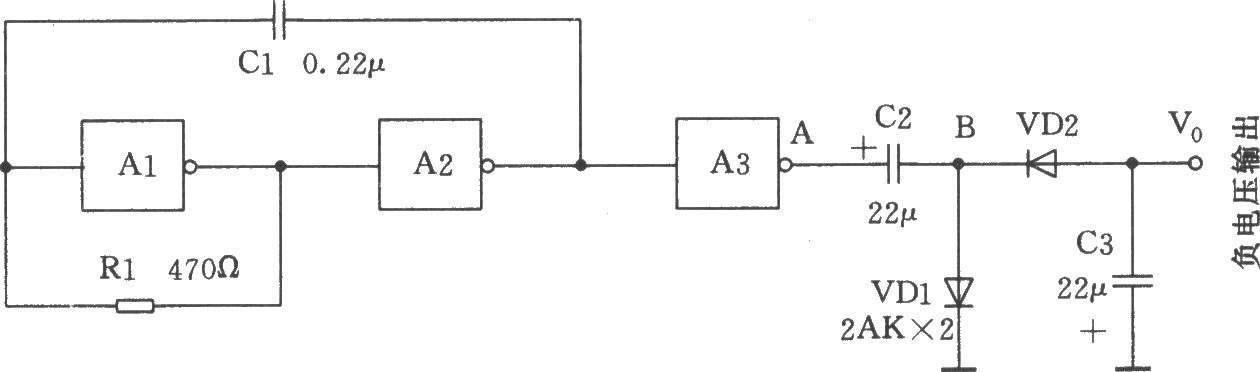

在电子设备中有时需用一组功率不大的负电源，可用三个与非门按图所示方法连接，即可进行电源极性变换。图示电路中A1、A2组成约4kHz的自激多谐振荡器，A3起缓冲作用，同时也起整形作用。当电路振荡A3输出高电平时，VD1导通，C2被充电，A正B负，这时VD2截止。当A3输出端变为低电平时，由于C2两端电压不能突变，故此时8点应为负电压，VD1截止，VD2导通，输出负电压。该电路如用 5V作正电源，在空载时可输出-3V；在负载为430Ω时，输出为-2V；负载为200Ω时，输出为-1.5V；负载为l00Ω时，输出为-1V。若要提高负电压的幅度，可提高A1～A3集成电路的供电电压即可。
