LOG101／104精密对数和对数比率放大器

发布时间：2011-4-18 10:44 发布者：circuit_share

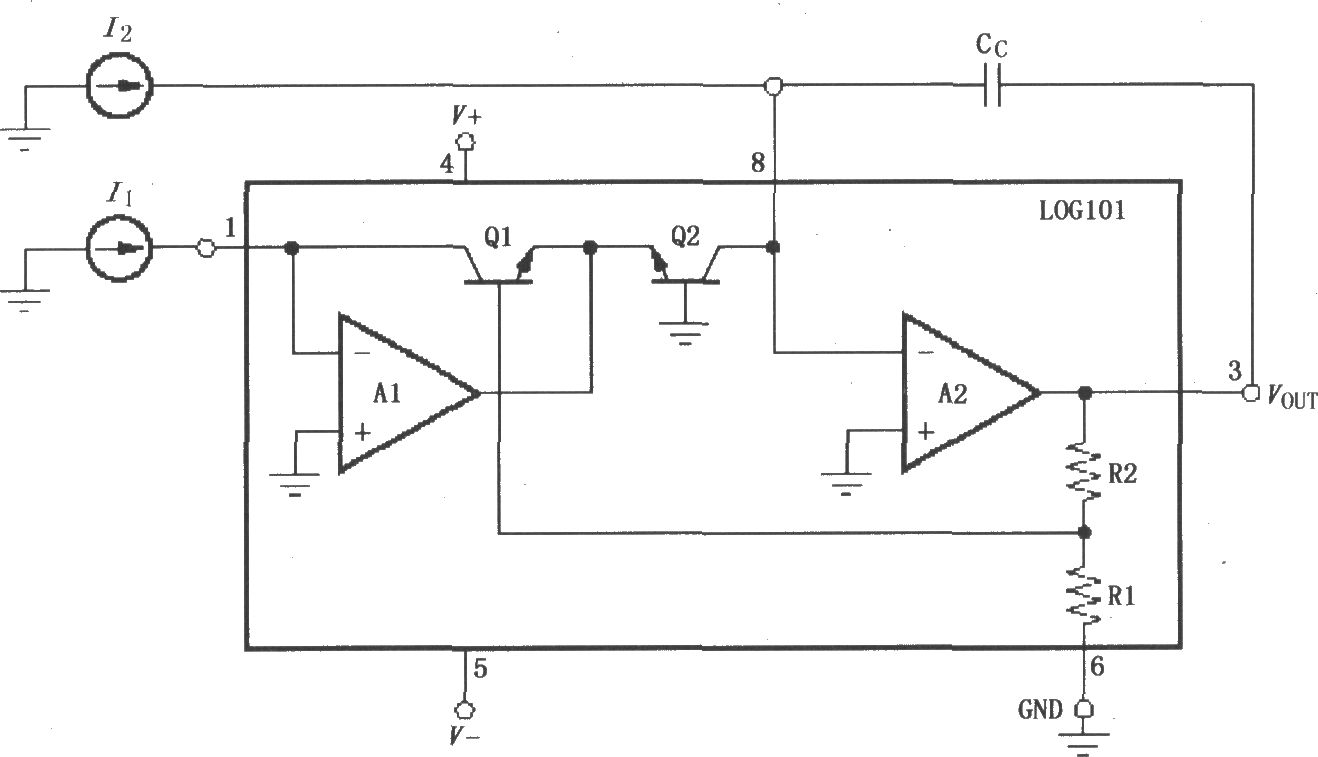

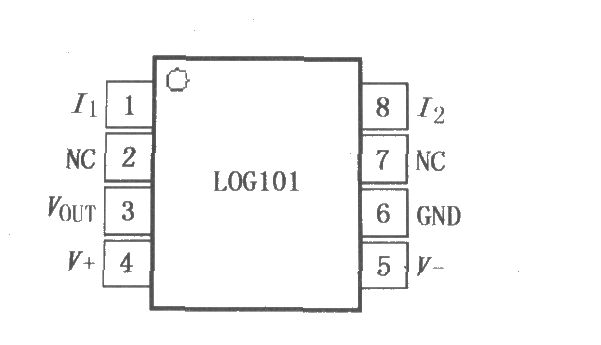

LOG101／104是以输入电流相对于一个基准电流进行对数或对数比率运算的通用型集成电路，对输入信号在整个宽的动态范围内测试。在对数比率运算应用时，一个信号电流可以来自光电二极管，另一个基准电流来自于一个具有外部精密基准的串联电阻。VOUT端的输出信号以输入电流每十进制1V进行微调，允许有7十进制输入电流动态范围。LOG101／104具有低的DC失调电压和低的温度漂移特性，在很宽的环境温度下可用于低电平信号的测量。LOG101／104可用于：对数、对数比率和反对数计算；通信、分析仪器、医疗仪器、工业、测试和通用仪器；光敏二极管信号压缩放大；在模拟-数字(A／D)转换的前端对模拟信号压缩。LOG101／104的引脚排列如图所示。
