KBC-Ⅱ型可编程电源电路

发布时间:2011-3-28 10:29    发布者:circuit_share
关键词: KBC , 可编程电源

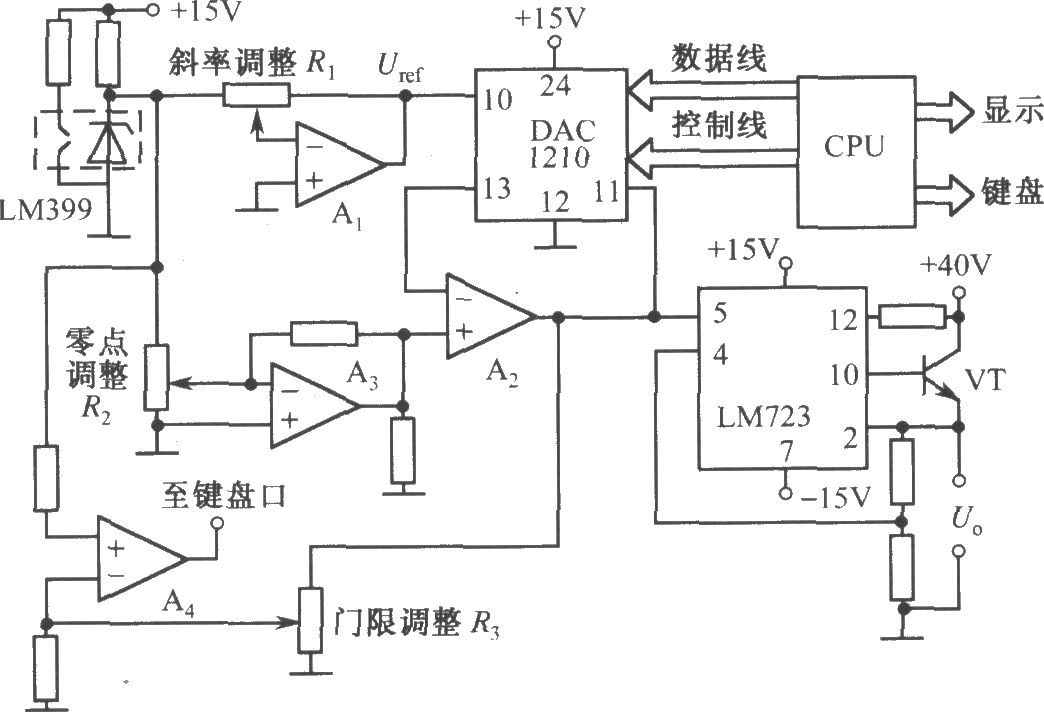

KBC-II型可编程电源由数模转换器、基准电压源、电压比较器、运算放大器Al~A3、输出电压可调的稳压器、CPU、显示器及键盘等几部分组成,输出电压的大小与输出顺序由键盘设定,并由计算机控制实现。如图是这种程控电源的原理电路图
