一、产品概述
QX5307是一款高效率、高精度的升压型大功率LED灯恒流驱动器芯片。

QX5307内置高精度误差放大器，固定关断时间控制电路，恒流驱动电路等，特别适合大功率、多个高亮度LED灯串的恒流驱动。

QX5307通过调节外置的电流采样电阻，能控制高亮度LED灯的驱动电流，使LED灯亮度达到预期恒定亮度。在DIM端加PWM信号，还可以进行LED灯调光。

QX5307采用固定关断时间的控制方式，其关断时间可通过外部电阻设定，采用内置补偿技术，无需外部补偿电容，且内置输出过压保护功能，其过压保护点可通过外部电阻设定。

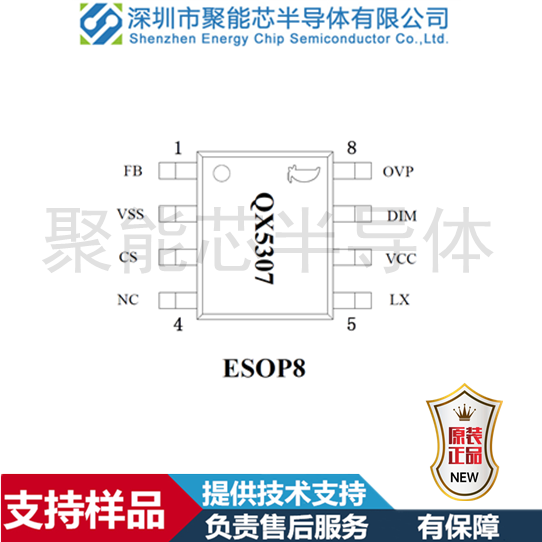

QX5307采用ESOP8封装。

二、产品特点
宽输入电压范围：6.5V~24V

  兼容高压输入：12V~40V

  高效率：可高达95%

  CS限流保护电压：500mV

  FB电流采样电压：250mV

  芯片供电欠压保护：5.8V

  关断时间可调

  内置补偿技术

  内置输出OVP功能

三、产品应用领域
LED灯杯、电池供电的LED灯串、平板显示LED背光、恒流充电器控制和大功率LED照明等。
