SL8104B 3.2-150V输入 五功能的开关降压型LED 恒流驱动器 五功能调光LED降压恒流芯片

小郑

概述

SL8104B 是一款集成了五功能的开关降压型LED 恒流驱动器。通过电源的接通与关断可实现功能之间的切换：全亮100%--半亮50%--暗亮25%--爆闪--SOS。

SL8104B 采用固定关断时间的控制方式，关断时间可通过外部电容进行调节，因此工作频率可根据用户要求而设置。

SL8104B 通过一个外接电阻来设置LED 的输出电流。

SL8104B 内部还集成了VDD 稳压管，过温保护电路等。减少外围元件并提高了系统可靠性。

SL8104B 采用SOT23-6 封装。

特点

内置五功能：全亮100%--半亮50%--暗亮25%--爆闪--SOS

宽输入电压范围：3.6V~100V

高效率：可高达90%

芯片供电欠压保护：3.2V(迟滞0.5V)

峰值电流采样电压：250mV

关断时间可调

内置过温调节

内置VDD 稳压管

应用：

LED 手电筒

自行车灯、电动车灯

大功率LED 照明

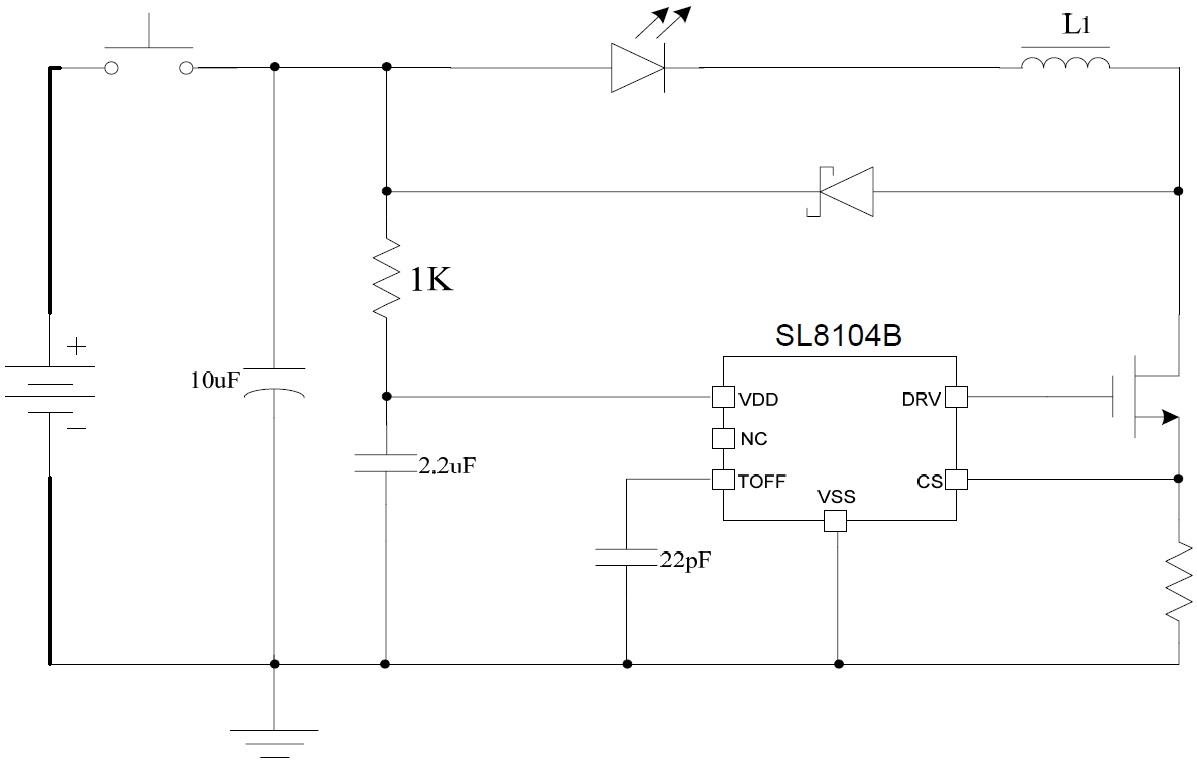

典型应用电路图
