LOTO课3: 频率响应曲线测绘 --- 3组不同参数的RC低通滤波器测试

[复制链接]
发表于 2020-5-12 10:04:16 | 显示全部楼层 |阅读模式
在工作和项目中,经常会遇到一个功能电路模块对信号进行调理,或滤波,或放大,或衰减,或阻抗变换。这些功能电路模块可能是无源阻容的,也可能是有源的运放电路,也可能是更复杂的系统。但是它们对信号进行调理的共最重要的特性就是频率响应曲线。在这一点上,他们对我们来说,都是一样的一个黑盒系统。
大部分时候,我们需要了解它的频率响应曲线来进行系统设计和验证,这个视频就采用最简单的RC滤波器来演示我们面对一个这样的黑盒系统,如果使用LOTO示波器和信号源模块进行频率曲线的绘制。

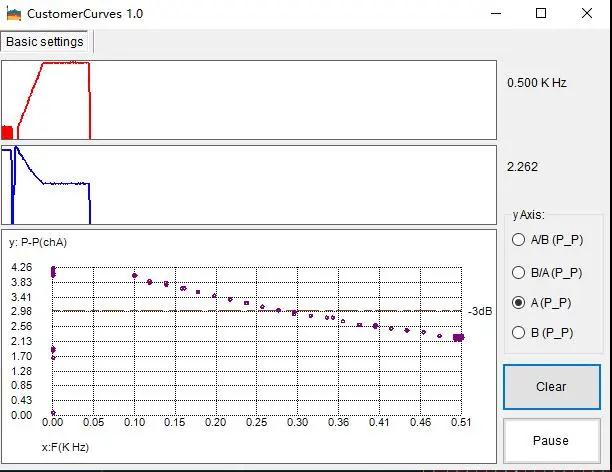

示波器上位机软件自带频率响应曲线绘制功能,只要将信号源模块设置好扫频步进和频率范围,就可以自动绘制线性或者指数DB频响曲线绘制。




视频链接如下

https://www.bilibili.com/video/BV14Q4y1T7ua







 楼主| 发表于 2021-1-12 10:54:23 | 显示全部楼层
LOTO的USB示波器,通过硬件部分采集传输到电脑或者安卓手机平板,上位机软件显示波形和做算法,属于新的一种示波器形式,主要是软件可以做到很强大。www.lotoins.com可以找到资料。
