顺芯ES7243音频界的劳模 ES7243E助力凌阳主控开展PC摄像头音频采集
发布时间：2020-4-30 18:54
发布者：锦宏
|

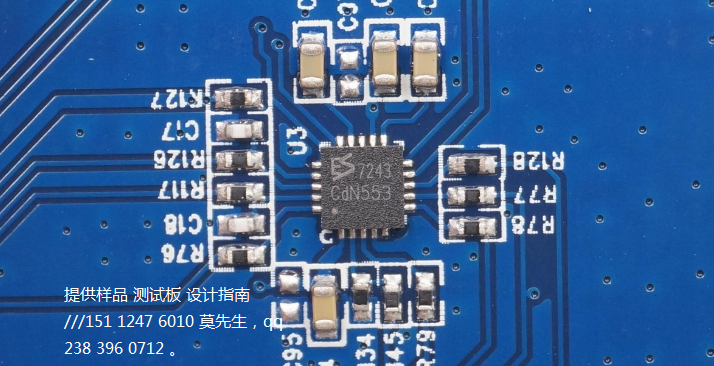

苏州顺芯 ES7243，高性能立体声音频模数转换器。最高支持24bit 200kHz采样率，可应用于麦克风阵列，音响，数字电视，音频接口，音频接收器等场合。ES7243提供QFN-20封装。 一款高性能四通道数据转换器ADC，主要应用于智能语音远场麦克风阵列拾音，最多可级联16路麦克风，SNR为108dB。 TI德州仪器 PCM1865具有智能前端的 SW 控制、4 通道音频 ADC，用于麦克风拾音。 产品面世，非常值得期，提供样品 测试板 设计指南 151 1247 6010 莫先生，qq 238 396 0712 。 概述CS4344 ET4344 MS4344 ES7144 系列是一款立体声数模转换芯片，内含插值滤波器、 multi-bit 数模转换器、输出模拟滤波器。 CS4344 ET4344 MS4344 ES7144系列 支 持 大 部 分 的 音 频 数 据 格 式 。 ET4344 系 列基 于 一 个 带 线 性 模 拟 低 通 滤 波 器 的 四 阶 multi-bitΔ ∑ 调制器，而且本芯片可以通过检测信号频率和主时钟频率，在 2KHz 和 200KHz 之间自动调节 采样率。
CS4344 ET4344 MS4344 ES7144 CJC4344系列含有数字去加重模块，可以工作在 3.3V 和 5V 下。这些特性使它成为 DVD 播放解码器、 数字通信设备等无线设备的理想选择。 采用 MSOP10 封装。 功能特点 Muti-bitΔ ∑ 调制器 24bit D/A 转换器 自动检测最大到 192KHz 的信号频率 105dB 动态范围 -90dB 总谐波失真+信噪比 低时钟抖动敏感度 3.3V 或 5V 工作电压 线性滤波输出 片上数字去加重 封装形式： MSOP10（ ET4344/5/6/8） 功能说明 ET4344 系列标准的音频采样频率，包括在 SSM 模式下的 48、 44.1、 32kHz，在 DSM 模式下的 96、 88.2、 64kHz，在 QSM 模式下的 192、 176.4、 128kHz。音频数据通过串行输入数据端输入（ SDIN）。左/ 右通道时钟（ LRCK）决定当前输入数据的通道。串行时钟是音频数据进入输入数据缓存的时钟。 ET4344 系列的输入数据格式见图表.1-4。 主时钟 MCLK/LRCK 的比值必须是整数，见表 1。 LRCK 的频率等于每个通道输入数据的频率 Fs。 MCLK 与 LRCK 的比值和速度模式是芯片在初始化时通过计算在一个 LRCK 周期内 MCLK 的周期数以及 MCLK 的 值来决定的。内置的除法器会产生合适的时钟。表 1 列出了一些音频采样频率， 以及相应的 MCLK 和 LRCK 频率。请注意这里虽然没有相位的要求，但是 LRCK 和 SCLK 必须同步。 串行输入时钟 ET4344 系列具有外部和内部串行输入时钟两种模式。 外部串行输入时钟 当在一个 LRCK 周期内，在 SCLK 端口连续检测到 16 个上升沿脉冲时就进入外部串行输入时钟，在 这个模式下，内部串行模式和去加重模式是被屏蔽的。当 SCLK 端口连续 2 个 LRCK 周期没有检测到上升 沿脉冲时，系统就进入内部串行输入时钟模式。
|
