集成10ppm/°C基准的纤巧12/10/8位轨至轨电压输出DAC（凌力尔特）
发布时间：2011-3-16 13:34
发布者：嵌入式公社
关键词：
DAC
|

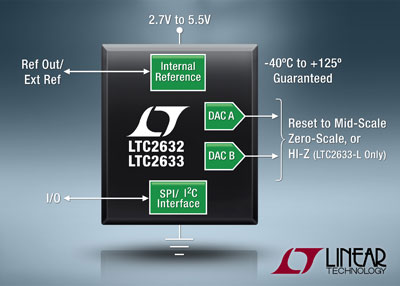

凌力尔特公司 (Linear Technology Corporation) 推出 LTC2632 和 LTC2633 系列双通道 12 位、10 位和 8 位轨至轨电压输出数模转换器 (DAC)，LTC2632 具有串行 SPI 接口，而 LTC2633 具有 I2C 接口。LTC2632 和 LTC2633 这两款双通道 DAC 的推出完善了凌力尔特具内部基准的纤巧型 12 位、10 位和 8 位电压输出 DAC 系列。LTC263x 的单通道、双通道、四通道和八通道 DAC 系列适合多种用途，具有最小的解决方案尺寸，适用于众多微调应用。 LTC2632 和 LTC2633 DAC 提供了准确的 DC 性能，具有最大值为 ±1LSB 的 12 位 INL、最大值为 ±5mV 的偏移误差和最大值为 ±0.8 % FSR 的增益误差。重要的 AC 性能包括快速 4.4us 稳定时间和很小的 2.8 nV•s 干扰脉冲。每个双通道 DAC 都在纤巧的 8 引线 3mm x 3mm TSOT-23 封装中集成了精准的 10ppm/°C 基准。这些器件的小尺寸和集成式基准可为紧凑型电路板节省空间，从而使它们非常适用于多种工业、汽车、便携式通信和自动测试设备 (ATE) 应用。 LTC2632 和 LTC2633 都有多种订购选项，允许设计师在 3 种分辨率选项中进行选择。而且满标度输出范围在 2.5V (-L) 或 4.096V (-H)，从而非常适用于 3V 或 5V 系统。这些器件还提供零标度或中间标度上电复位选项，其中 LTC2633-L 额外提供一种高阻抗 (Hi-Z) 输出选项，适用于电源裕度应用。所有选项保证工作在汽车 (-40°C 至 +125°C) 或商用 (0°C 至 +70°C) 温度范围。千片批购价为每片 1.56 美元。如需更多信息，请登录 www.linear.com.cn/product/LTC2632 或 www.linear.com.cn/product/LTC2633。
性能概要：LTC2632 / LTC2633 • 集成精准的基准 o 2.5V 满标度时为 10ppm/°C (-L) o 4.096V 满标度时为 10ppm/°C (-H) • 最大 12 位 INL 误差：±1LSB (A 级) • 低噪声：在 0.1Hz 至 200kHz 时为 0.75mVP-P • 在 -40°C 至 125°C 范围保证单调性 • 可选内部或外部基准 • 2.7V 至 5.5V 电源 (-L) • 0.4mA 低功率工作 (在 3V) • 上电复位至零标度/中间标度和 Hi-Z (LTC2633-L) • 双倍缓冲的数据锁存 • 8 引线 3mm x 3mm TSOT-23 封装 |
