MS5268数模转换器可P2P兼容AD5668/DAC8568
发布时间：2025-6-24 17:45
发布者：芯晶图电子
|

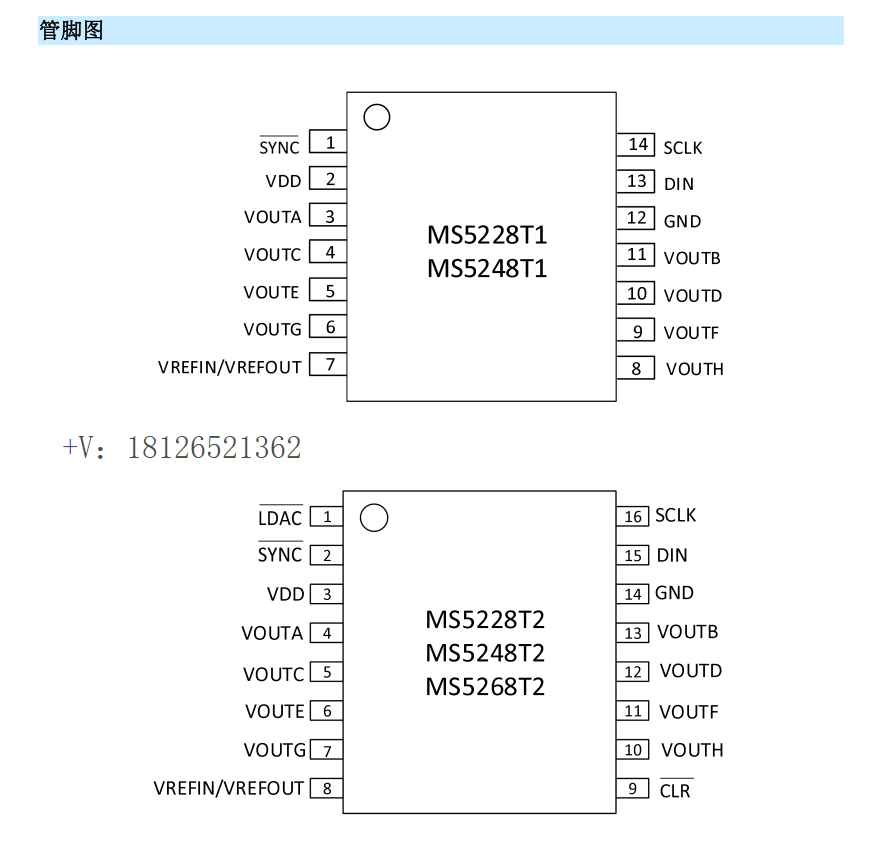

MS5228/5248/5268 是一款 12/14/16bit 八通道输出的电压型 DAC，内部集成上电复位电路、可选内部基准、接口采用四线串口模式，最高工作频率可以到 40MHz，可以兼容 SPI、QSPI、DSP 接口和 Microwire 串口。可Pin to Pin兼容AD5668/DAC8568/SGM5349，可替代DAC8565。输出接到一个 AB 类的输出放大器。MS5228/5248/5268 具有掉电模式，可以优化工作时的功耗。 MS5228 有 TSSOP14、TSSOP16、QFN16、CSP16 封装，MS5248 有TSSOP14、TSSOP16 封装，MS5268 有 TSSOP16、QFN16、CSP16 封装。 主要特点 MS5268：16bits MS5248：14bits MS5228：12bits 内部基准电压温漂：10ppm/°C（典型值） 集成内部可选 1.25V, 2.5V 基准 兼容 SPI、QSPI、DSP 接口和 Microwire 串口 内部上电复位 集成 REF 缓冲器 输出范围是 2 倍的基准电压（内置基准） 输出范围是 1 倍的基准电压（外置基准） 软件、硬件LDAC 功能 硬件 CLR 功能 软件 Power down 电源电压：2.7V～5.5V 应用 便携式仪器仪表 工业过程控制 机械和移动控制设备 可编程电压源和电流源
|
