H6228 4-60V1.5A 外围简洁 低压差高亮度降压恒流LED驱动芯片

惠海半导体

H6228是应用于DC-DC降压恒流LED驱动器，外围简单，成本低，性能优异，具备比好的负载调整率以及现行调整率跟恒流精度，内置60V功率开关管，高端检测，支持PWM调光，调光响应时间快，可响应小于 100ns 的 PWM 脉宽波形,辉度达到65536 辉度。可多路输出共阳，连续电感电流导通模式的降压型LED恒流驱动器，用于驱动一个或多个LED 灯串，H6228内置过温保护电路，当芯片达到过 温保护点进入过温保护模式，输出电流逐渐下 降以提高系统可靠性，H6228具有好的负载调整率和线性调整率。H6228内置过温保护功能，当芯片达到过温保护点进入过温保护模式

4、特点功能：宽输入电压：4V~60V，封装：SOT89-5/SOT23-5，输出电流：1.5A，PWM调光功能，调光速度响应时间快，调光辉度65536辉度

高效率：96%

调光频率范围：小于=25KHz

工作频率达到：1MHz

电流精度：±3%

短路保护

压差大于=1V即可恒流

可响应小于 100ns 的 PWM 脉宽波形

5、应用：

台灯、MR16射灯、舞台灯、洗墙灯、景观灯、车灯、智能照明、台灯等

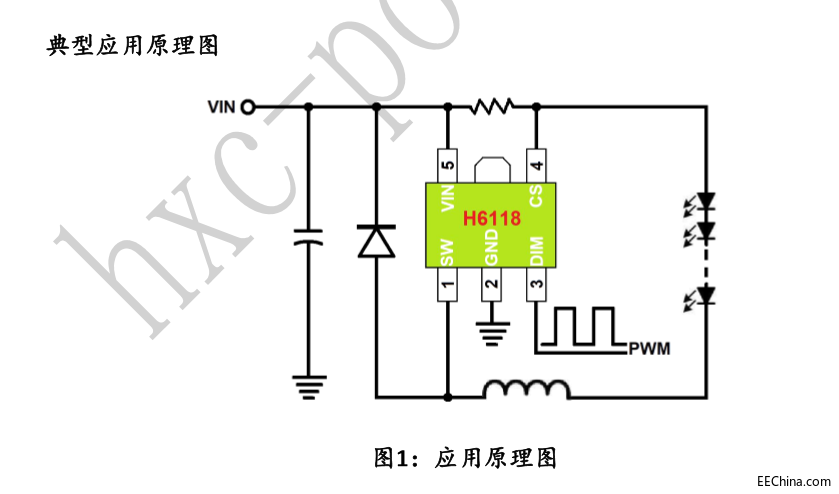

6、原理图：

方案资料+技术支持+DEMO板

东莞市惠海半导体有限公司专注DC-DC降压恒流驱动ic  升压恒流驱动ic  ，LED车灯ic  舞台灯ic 景观灯ic 台灯ic 智能照明调光ic  共阳无频闪调光高辉度调光ic  100V稳压ic 中低压MOS管​

​

惠海半导体

外围简单，成本低
