英飞凌推出面向LED驱动器的高效NFC编程方法,可广泛应用于LED照明
发布时间：2019-10-14 14:38
发布者：eechina
|
为了快速而又经济高效地对LED 驱动器进行NFC编程，英飞凌科技股份公司开发出了NFC-PWM 系列NLM0011和 NLM0010解决方案。NFC编程是一项新兴技术，旨在使用非接触式NFC接口来取代劳动密集型“插入式电阻”电流设定方式。它通过在生产线中进行自动化编程，来提高运营效率，同时还为价值链带来了巨大的灵活性。通过这种方法，减少了LED驱动器的类型，让LED模块的选择变得更简单，同时还可实现末端配置。 NLM0011和 NLM0010是NFC无线配置IC，具有可配置PWM输出，主要用于LED应用。它们直接利用PWM信号来控制模拟驱动IC，从而实现经济高效的NFC编程。与基于微控制器的解决方案相比，具有明显优势，可降低BOM成本。

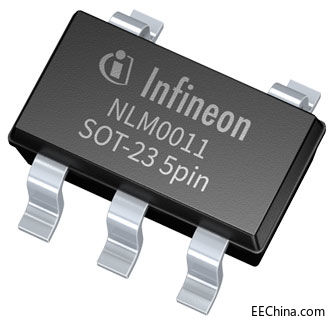

NLM0011
NLM0010 这两款器件都支持无源模式和有源模式两种运行模式。在无源模式下，LED驱动器模块不通电，通过NFC接口对PWM相关数据进行无线配置。在有源模式下，一旦VCC 电源通电，它就会根据储存的参数产生PWM输出。然后利用外部R/C滤波器，将PWM信号转换为所需的直流电压，用于控制LED驱动器的电流输出。 NLM0011的另一个亮点在于它拥有恒定流明输出（constant lumen output，CLO）功能，该功能通过自动调节LED电流，来适应LED灯珠的老化特性，进而补偿LED模块光通量的下降（老化效应）。利用集成的运行时间计数器（OTC）和CLO表中存储的LED灯珠退化曲线，NLM0011可自动调整PWM的占空比，从而对LED灯珠退化进行补偿。 它们完美匹配主流的模拟驱动IC，无需另外开发软件，就能轻松兼容现有设计，取代“插入式电阻”的电流配置方式。这些器件还具备非易失性存储器（NVM），可存储UID（唯一标识数据）和20字节用户数据。 该解决方案与现有模拟LED驱动器设计以及模块驱动器接口特别兴趣小组（MD-SIG）的NFC编程规范相兼容。除了LED电源应用，NFC-PWM系列还可用于电机控制和SMPS等应用。 供货情况 采用SOT23-5封装的NLM0011和NLM0010现已支持订购！ 更多信息请访问 https://www.infineon.com/cms/en/ ... ics/?redirId=113307 |
