玩转Zynq连载18——[ex01] 小试牛刀，基于Zynq PL的第一个工程
发布时间：2019-8-25 17:28
发布者：rousong1989
|
玩转Zynq连载18——[ex01] 小试牛刀，基于Zynq PL的第一个工程 更多资料共享 腾讯微云链接：https://share.weiyun.com/5s6bA0s 百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw 提取码：ld9c

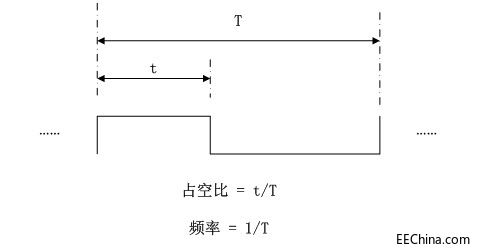

腾讯微云链接：https://share.weiyun.com/5s6bA0s 百度网盘链接：https://pan.baidu.com/s/1XTQtP5LZAedkCwQtllAEyw 提取码：ld9c 蜂鸣器是一种最简单的发声元器件，它的应用也非常广泛，大都是作为报警或发声提醒装置。比如台式电脑在刚开机时，通常主板上会发出一声较短的尖锐的“滴……”的鸣叫声，提示用户主板自检通过，可以正常进行后面的启动；而如果是1长1短或1长2短的鸣叫声，则表示可能发生了电脑内存或显卡故障；当然还可以有其他不同的鸣叫声提示其他的故障，总而言之，可别小看了这颗区区几毛钱的蜂鸣器，关键时刻还挺有用的。可以毫不夸张的说，蜂鸣器也算是一种人机交互的手段。 PWM（Pulse Width Modulation），即脉冲宽度调制，如图所示，PWM的输出只有高电平1和低电平0。PWM不停的重复输出周期为T，其中高电平1时间为t的脉冲，t/T是它的占空比，1/T是它的频率。

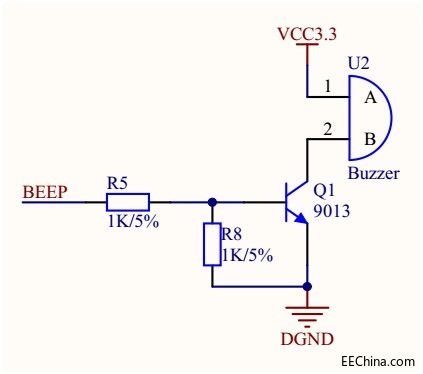

如图所示，这是Zstar板上蜂鸣器的电路原理图，BEEP网络连接到FPGA的IO上，当BEEP = 1时，三极管Q1的BE导通，则CE也导通，蜂鸣器U2就有电流回路，那么蜂鸣器就会发声。同理，BEEP = 0时，Q1截止，蜂鸣器无电流回路，那么蜂鸣器就不会发出声音。
如图所示，基于蜂鸣器在FPGA的IO输出1就发声、0则不发声的原理，我们给IO口一个占空比为10%的PWM的信号，让蜂鸣器间歇性的发声鸣叫。如果它的频率高，则发声就显得相对尖锐急促一些；如果它的发声频率低，则发声就显得低沉平缓一些。
在我们给出的实例代码中，我们期望产生一个输出频率为1Hz（1s）、占空比为10%的PWM信号去驱动蜂鸣器的发声。因此，我们使用系统时钟25MHz进行计数，每计数25,000,000次，这个计数器就清零重新计算。因为这个计数器是2进制的，要能够表达0-24,999,999的每一个计数值，那么这个2进制计数器至少必须是25位的（代码中取计数器为28位）。此外，为了得到输出的PWM占空比为10%，那么我们只要判断计数值小于最大计数值的1/10即2,500,000时，输出高电平1，反之输出低电平0。 创建一个最终可以跑在Zynq的PL上的应用工程，最基本的可以归纳为以下几个步骤。下面我们会逐一进行实践操作。流程不过是一个熟能生巧的过程，只要大家认真走过一遍，后续大量实例中不断操作，反复练习就能轻松掌握。

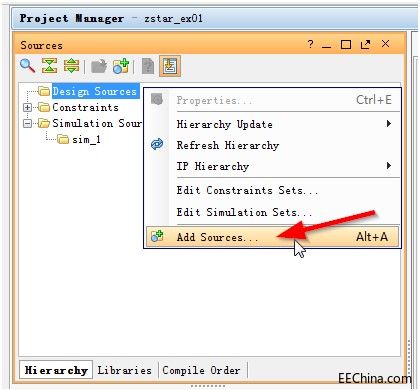

参考文档《玩转Zynq-工具篇：新建Vivado工程.pdf》。 如图所示，选中Project Manager à Sources à Design Sources，右键单击，弹出菜单中选中Add Sources…。

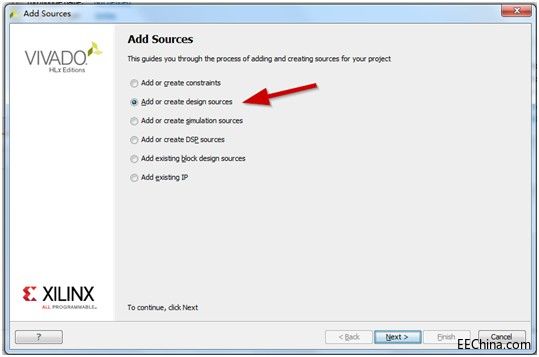

图新建Verilog源码菜单 接着如图所示，使用默认选项Add or create design sources，点击“Next”。

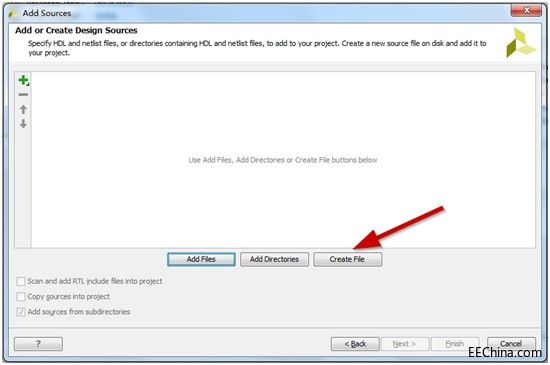

图选择文件类型 如图所示，单击Create File按钮。
图新建设计文件 如图所示，设置创建的文件类型（File type）为Verilog；文件名（File name）为zstar；文件路径（File location）为默认的
图6.20 设置新建文件名称和路径 最后点击Finish按钮完成Verilog源文件创建。 随后还会弹出如图所示的模块端口设置页面，可以直接点击OK不做设置。
图定义模块 接着还会弹出如图所示的确认对话框，点击Yes。

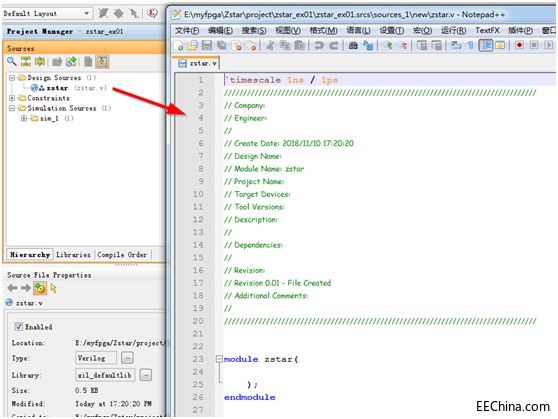

图定义模块确认对话框 如图所示，双击Design Sources下刚刚创建好的zstar.v文件，将弹出源码，里面有基本的Verilog模块定义，内容空空如也，需要我们来填充。
图6.23 创建好的Verilog源文件 如图所示，将Verilog代码填充进去，实现一个完整的设计源码模块。

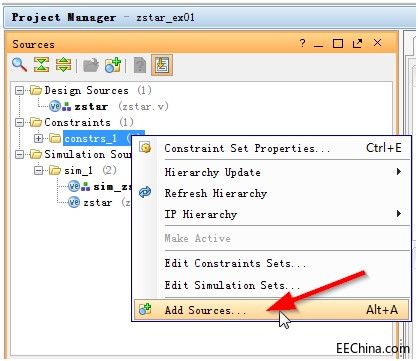

如图所示，选中Project Manager à Constraints à constrs_1，右键单击，在弹出菜单选择Add Sources…。

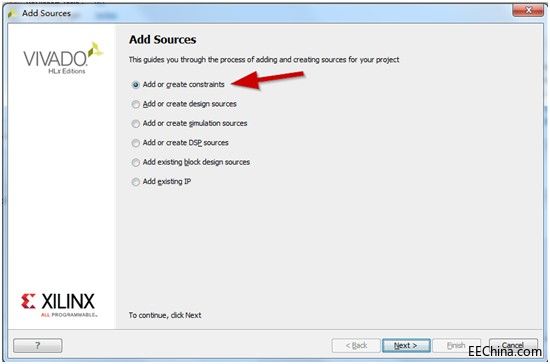

接着如图所示，使用默认选项Add or create constraints。

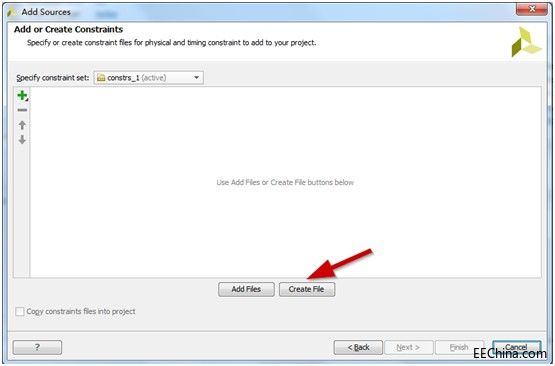

如图所示，单击Create File按钮。

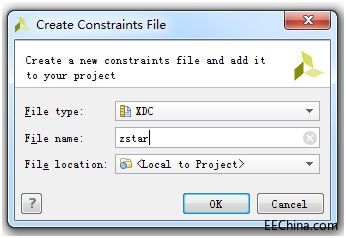

如图所示，设置创建的文件类型（File type）为XDC；文件名（File name）为zstar；文件路径（File location）为默认的

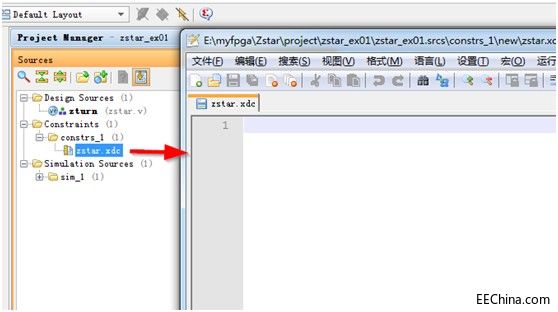

图设置新建文件名称和路径 最后点击Finish按钮完成约束文件创建。 如图所示，双击Constraints下刚刚创建好的zstar.xdc文件，里面是完全空白的。
如图所示，将这个实例的引脚约束都写入这个约束文件中。从简单的语法可以看出，这里约束了zstar中顶层接口信号对应Zynq芯片的引脚号（PACKAGE_PIN）以及电平标准（IOSTANDARD）。

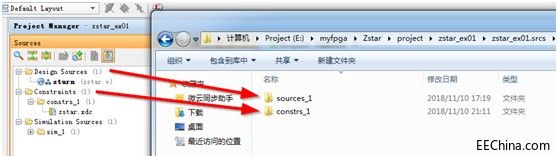

如图所示，工程路径下新产生的zstar.srcs\source_1和zstar.srcs\constrs_1文件夹分别和Project Manager下的Design Source和Constraints相对应。
图工程路径下对应的文件夹 参考文档《玩转Zynq：Vivado中PL的功能仿真.pdf》。 如图所示，Vivado的编译主要分为三步，即Run Synthesis（综合编译）、Run Implementation（实现编译）和Generate Bitstream（生成bit流）。一般而言，我们直接点击Generate Bitstream生成bit文件后就可以进行板级调试。

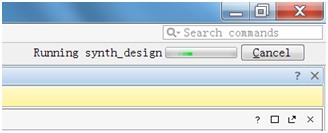

编译过程中，如图所示，在Vivado工具的右上角，有当前编译的状态指示。

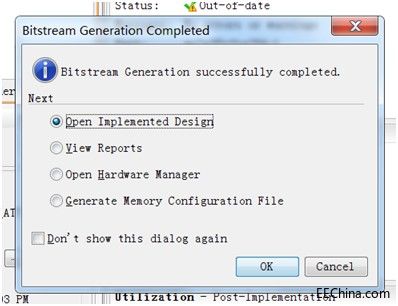

如图所示，编译完成后，会弹出提示选项窗口，该窗口有多个下一步操作执行的选项可供选择。大家可以直接点击Open Hardware Manager进入板级下载调试的界面。

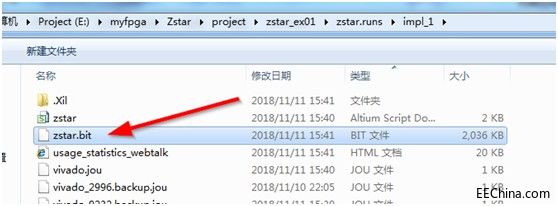

如图示，在工程路径“…/project/zstar_ex01/zstar.uns/impl_1”下就生成了zstar.bit文件，这是用于烧录到FPGA在线运行的比特流。
|
