nRF51822蓝牙模块MS49SF4带功率放大器的模块

云里物里

1.概述
云里物里MS49SF4是采用Nordic nRF51822与功率放大芯片RFX2411N设计的贴片蓝牙4.0模块，它是一款高性价比、发射功率更大、传输距离更远的片上系统(Soc)解决方案。它有一个ARM内核Cortex M0的RF收发器，256KB FLASH程序空间、16KB RAM和其它功能强大的配套资源。

产品特征
蓝牙低功耗兼容技术
支持远程的应用
精确的接收信号强度检测（RSSI）
符合CE (欧洲)和FCC(美国)认证标准
内含高性能的ARM Cortex M0
内置电池监控和温度传感器
带AES安全协议处理器
传输距离：800-1000米

2.应用领域
低功耗蓝牙系统
移动配件
运动和健身设备
消费类电子
人机接口设备
健康和医疗

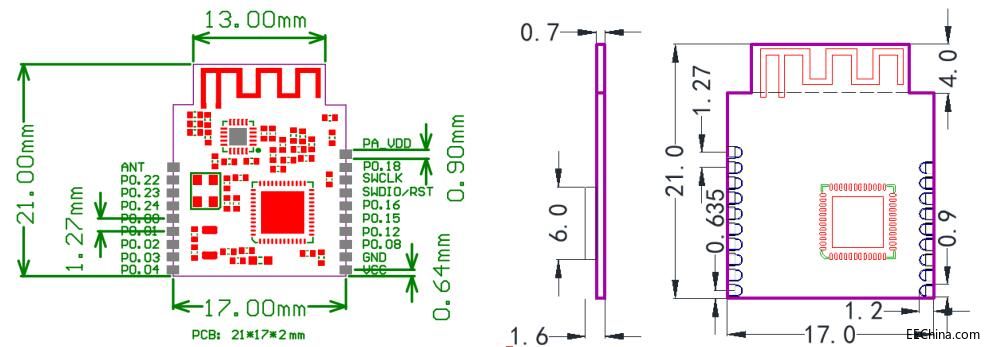

3.机械尺寸(单位: mm)

4.机械尺寸

参数	测试值	备注
工作电压	3-3.6V	DC
工作频率	2400-2483MHz	Programmable
频率误差	+/- 20KHz	Null
发射功率	+21dBm	Maximum transmitting power
接收灵敏度	-105dBm	High gain mode
接收电流	50mA	/
发射电流	100mA	+21dBm
睡眠功耗	1uA以下	Power mode 3, connection-less state
遥控距离	800 meters	BER<0.1%, Open space
天线	50ohm	Null
模块尺寸	21*17*2mm	Null

5.引脚定义

引脚符号	引脚类型	定义
VCC	Power	Power supply 3V to 3.6V
PA_VDD	Power	Power supply 3V to 3.6V
GND	Power	Ground
SWDIO	Digital I/O	System reset (active low). Hardware debug and flash programming I/O programming I/O.
SWCLK	Digital input	Hardware debug and flash programming I/O
ANT	antenna	External antenna
P0.00 to P0.24	Digital I/O	General purpose I/O pin

6.支持设备

支持设备系统	支持设备型号
iOS 7.0及以上	iPhone 4S,iPhone 5, iPhone 5S,iphone 6, iPhone 6p,iPad 3, iPad mini, iPad air等
Android 4.3及以上	Samsung Galaxy S III，Galaxy S IV，Galaxy Note II， Galaxy Note III and Motorola Razr，HTC One 等

7.注意事项
1、该芯片中有CMOS器件，在运输、使用过程中要注意防静电。
2、器件接地要良好，减少寄生电感。
3、尽量手工焊接，如需机贴，请控制回流焊温度不要超过205摄氏度。
4、模块下面不要铺铜，以防止阻抗改变。
5、天线应远离其他电路，防止辐射效率变低和影响其他电路正常使用。
6、模块放置应尽量远离其他低频电路，数字电路。
7、模块的接入电源建议使用磁珠进行隔离。
