1.概述

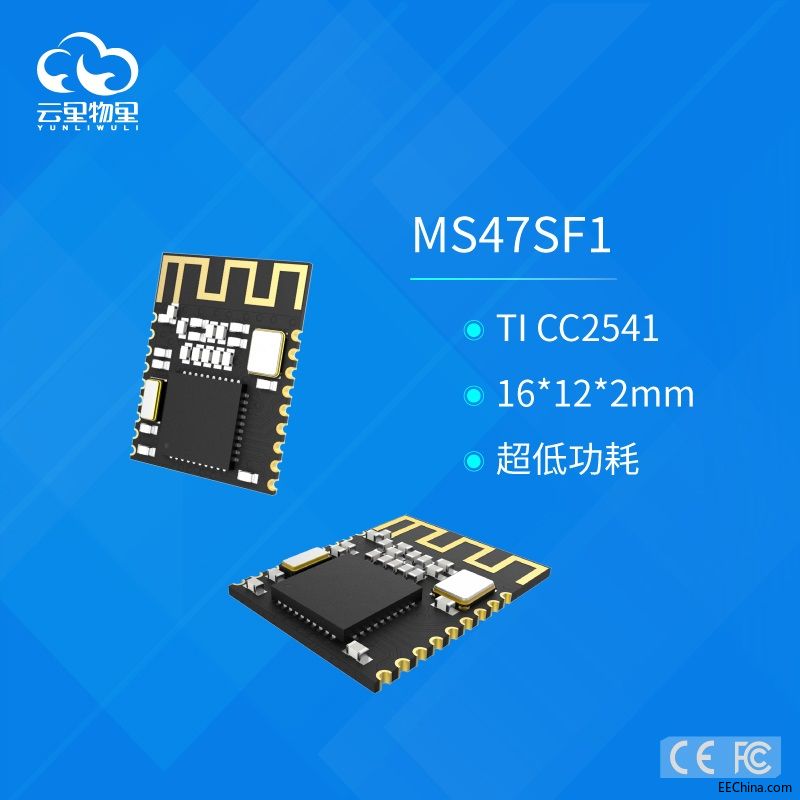

云里物里MS47SF1是采用TI CC2541设计的贴片蓝牙4.0模块。它是一款高性价比、低功耗的片上系统(Soc)解决方案，适合蓝牙低功耗的应用，它降低了建立网络节点的成本。它有一个8051内核的MCU的RF收发器，FLASH程序空间、8KB RAM和其它功能　强大的配套资源。它适用于低功耗系统、超低的睡眠电流及运行时的低功耗。它有256KB的FLASH空间与TI的蓝牙低功耗协议相链接，使其成为了高性价比单模低耗能解决方案。

产品特征
蓝牙低功耗兼容技术
出色的链路预算，支持远程的应用
精确的接收信号强度检测（RSSI）
符合CE (欧洲)和FCC(美国)认证标准
内含高性能的8051单片机
内置电池监控和温度传感器
带AES安全协议处理器
内含了一个48位的IEEE地址

2.应用领域
※ 低功耗蓝牙系统
※ 移动配件
※ 运动和健身设备
※ 消费类电子
※ 人机接口设备
※ 健康和医疗

3.机械尺寸(单位: mm)


4.引脚定义

引脚符号	引脚类型	定义
ANT	Null	External antenna
GND	Ground	The ground pin should be connected to the cathode of power supply
+3V	Power	The 3.3V pin should be connected to the positive of power supply
P2.2	Digital I/O	Port 2.2
P2.1	Digital I/O	Port 2.1
P2.0	Digital I/O	Port 2.0
P1.6	Digital I/O	Port 1.6
RESET-N	Digital I/O	Reset, active low
P0.0 - P0.7	Digital I/O	Port 0.0 – Port 0.7

5.电气参数

参数	测试值	备注
工作电压	2.0-3.6V	DC
工作频率	2400-2483.5MHz	Programmable
频率误差	+/- 20KHz	Null
调制方式	Q-QPSK	Null
发射功率	-23~0dBm	Programmable
接收灵敏度	-94dBm	High gain mode
接收电流	17.9mA	High gain mode
发射电流	18.2mA	Transmission power 0dBm
睡眠功耗	1uA以下	Power mode 3, connection-less state
遥控距离	10-60米	BER<0.1%, Open space
天线	50ohm	Null
模块尺寸	16*12*2mm	Null

7.支持设备

支持设备系统	支持设备型号
iOS 7.0及以上	iPhone 4S,iPhone 5, iPhone 5S,iphone 6, iPhone 6p,iPad 3, iPad mini, iPad air等
Android 4.3及以上	Samsung Galaxy S III，Galaxy S IV，Galaxy Note II， Galaxy Note III and Motorola Razr，HTC One 等
