BLE空模块MS49SF1是采用nRF51822蓝牙4.0模块

云里物里

1.概述

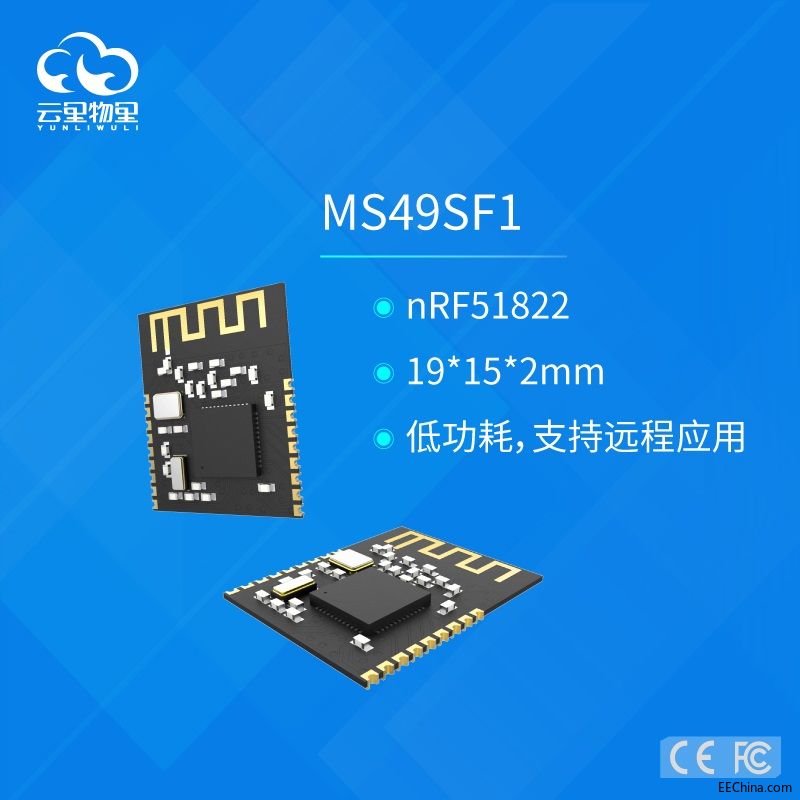

MS49SF1是采用Nordic nRF51822设计的贴片蓝牙4.0模块。它是一款高性价比、低功耗的片上系统(Soc)解决方案，适合蓝牙低功耗的应用，它降低了建立网络节点的成本。它有一个ARM内核Cortex M0的RF收发器，128KB/256KB FLASH程序空间、16KB RAM和其它功能强大的配套资源。它适用于低功耗系统、超低的睡眠电流及运行时的低功耗。

产品特征

Ø 蓝牙低功耗兼容技术

Ø 支持远程的应用

Ø 精确的接收信号强度检测（RSSI）

Ø 符合CE (欧洲)和FCC(美国)认证标准

Ø 内含高性能的ARM Cortex M0

Ø 内置电池监控和温度传感器

Ø 带AES安全协议处理器

2.应用领域

※ 低功耗蓝牙系统

※ 移动配件

※ 运动和健身设备

※ 消费类电子

※ 人机接口设备

※ 健康和医疗

3.机械尺寸(单位: mm) 4.引脚定义

引脚符号	引脚类型	定义
ANT	Null	External antenna
GND	Ground	The ground pin should be connected to the cathode of power supply
VCC	Power	The 3.3V pin should be connected to the positive of power supply
P0.00-P0.07	Digital/Analog	General purpose I/O or Analog input
P0.08-P0.24	Digital I/O	General purpose I/O
SWCLK	Digital I/O	System reset, HW debug and flash Programming I/O
SWDIO	Digital I/O	HW debug and flash Programming I/O

5.电气参数

参数	测试值	备注
工作电压	1.8-3.6V	DC
工作频率	2400-2483MHz	Programmable
频率误差	+/-20KHz	Null
发射功率	-30~+4dBm	Programmable
接收灵敏度	-93dBm	High gain mode
接收电流	13mA	Standard mode
发射电流	10.5mA	Transmission power 0dBm
睡眠功耗	1uA以下	Power mode 3, connection-less state
遥控距离	10-90米	BER<0.1%, Open space
天线	50ohm	Null
模块尺寸	19*15*2mm	Null
传输距离	10-90米（空旷）	半径距离

6.支持的设备

支持设备系统	支持设备型号
iOS 7.0及以上	iPhone 4S,iPhone 5, iPhone 5S,iphone 6, iPhone 6p,iPad 3, iPad mini, iPad air等
Android 4.3及以上	Samsung Galaxy S III，Galaxy S IV，Galaxy Note II， Galaxy Note III and Motorola Razr，HTC One 等

7.质量保证

工厂通过了ISO9001质量体系认证。每一个产品都经过严格测试（发射功率测试、灵敏度测试、功耗测试，稳定性测试、老化测试等）。
