概述

AT2401C 是一款面向Zigbee，无线传感网络以及其他2.4GHz 频

段无线系统的全集成射频功能的射频前端单芯片。AT2401C 是采用

CMOS 工艺实现的单芯片器件，其内部集成了功率放大器(PA)，低噪

声放大器(LNA)，芯片收发开关控制电路，输入输出匹配电路以及谐

波滤波电路。

该芯片的常规应用主要包括工业控制自动化，智能家居和符合

RF4CE 协议的射频系统中。由于该芯片有非常优越的性能，高灵敏

度和效率，低噪声，产品尺寸小以及低成本，使得AT2401C 对于频

率带宽内的应用而言成为完美的解决方案。AT2401C 的功能控制逻辑

电路非常简单，而且使用了少量的外围器件，可以非常方便系统的整

体集成设计。

主要应用

 ZigBee 及其相关应用

 ZigBee 智能电源方案

 无线音频系统

 智能家居和工业自动化

 无线传感网络

2.4 GHz 射频系统

特性

 2.4 GHz ZigBee 高效单芯片射频前端集成芯片

 集成TX/RX 收发器端口和天线端口

 带谐波抑制的2.4GHz 功率放大器

 低噪声放大器

 发射/接收开关切换电路

 满足发射符合OQPSK 调制标准的高线性信号的应用要求

 低电压CMOS 逻辑控制

 所有端口的ESD 保护电路

 RF 端口均有DC 隔直电路

 电源信号VDD 与射频信号有良好地内部隔离电路

 接收通道有低的噪声系数

 非常低的直流功耗

 集成全部的匹配以及隔离电路

 仅需少量的外部器件

 输入输出匹配到50-Ohm

 采用性能稳定的CMOS 工艺

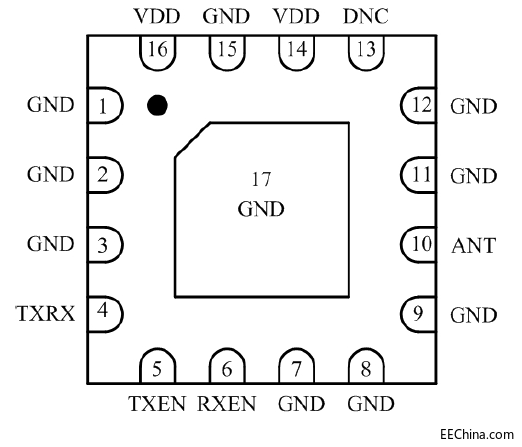

采用QFN 3*3*0.75 mm 的下极板接地的小封装
