XFP光模块专题：10G DWDM XFP光模块和10G CWDM XFP光模块
发布时间：2018-4-10 16:32
发布者：chaser12
|
光模块的类型有很多，包括QSFP-DD、QSFP28、SFP、CXP、CFP/CFP2/CF4等等，而在本文中，易飞扬给给大家介绍的10G DWDM XFP光模块和10G CWDM XFP光模块；这两款光模块有哪些参数？存在哪些的区别？

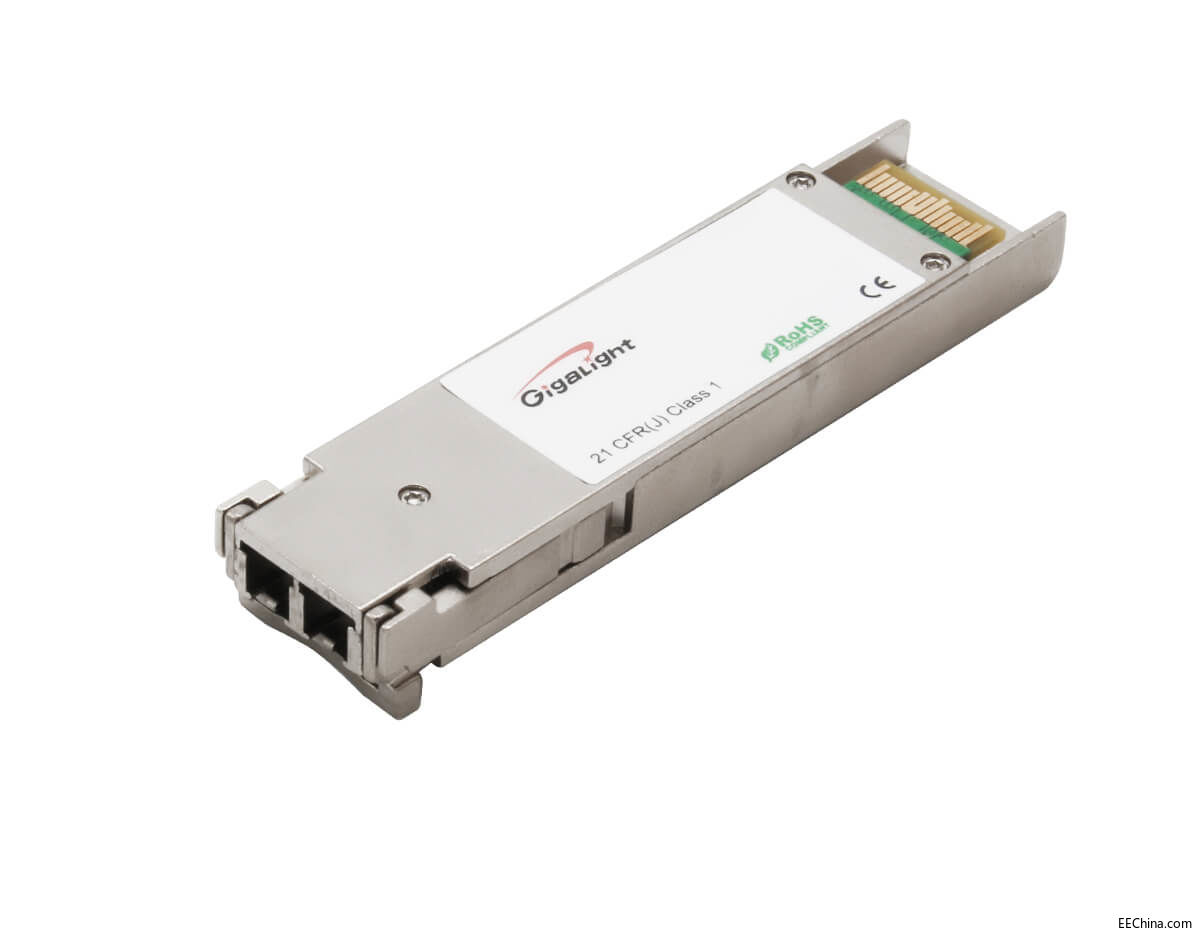

首先，我们先来了解一下， 什么是XFP光模块 XFP光模块是一种可热交换并且独立于通信协议的光收发器，其传输速率为10Gbps，应用于存储网光纤通道领域。并且XFP光模块体积小且外形十分紧凑，占电路板面积很小，与小型化可拔插光模块封装形式的光模块有点相似。 XFP光模块的结构 XFP光模块是由发射、接收、存储器及诊断三部分构成，其中发射部分包括TOSA和LD驱动电路，而接收部分则是由ROSA及主放大器组成，Flash/EE单元主要用来存储模块类型、接口形式、传输特性、产品型号及制造日期等信息，数字诊断监控功能的XFP光模块除了存储上述信息外，还有微控制器和一系列的数模和模数转换接口，用来实时监控光模块的五个参数，分别是温度、电压、激光器偏置电流、输出光功率和输入光功率。 通过上面，我们已经了解什么是XFP光模块和XFP光模块的外形特征结构。接着下面，我们就来分析一下XFP所属的两款产品10G DWDM XFP光模块和10G CWDM XFP光模块； 10G DWDMXFP光模块 DWDM XFP光模块是密集波分复用XFP封装的光模块； XFP的速率是10G，并且是串行光收发模块的一种标准化封装。它完全符合以下标准：10G光纤通道、10G以太网、SONET/OC-192和SDH/STM-64。XFP光模块主要用于数据通讯和电信传输网的光纤传输XFP模块是一种可热插拔的、占电路板面积很小的、串行－串行光收发器，可以支持SONETOC‐192、10 Gbps 以太网、10 Gbps 光纤通道和G.709链路。XFP是串行10G光收发模块的一种标准化封装。它与协议无关并且完全符合以下标准：10G以太网、10G光纤通道、SONET/OC-192和SDH/STM-64。XFP光收发模块用于数据通讯和电信传输网的光纤连接并且其优点在于拥有比其他10G光转发器（如XENPAK、X2）更小的管脚。主板的电接口是标准化的称为XFI的10G串行接口。 10G CWDMXFP光模块 CWDM XFP光模块是一种面向城域网接入层的低成本WDM传输技术。CWDM XFP光模块采用了CWDM技术，通过外接波分复用器，将不同波长的光信号复合在一起，通过一根光纤进行传输，从而节约光纤资源。 随着通信行业的飞速发展，光模块的需求量急剧增加，易飞扬（Gigalight）通过专有的设计为客户提供一站式光网络器件和低成本的光通信产品，供应一系列光模块产品。更多详情，请访问易飞扬通信官网（gigalight.com.cn）。 |
