100G光模块是怎样命名的？介绍：光模块名称含义
发布时间：2017-12-25 14:16
发布者：chaser12
|

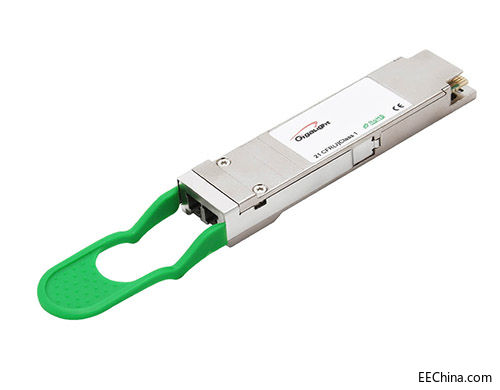

光模块的组成 光模块(optical module)由光电子器件、功能电路和光接口等组成，光电子器件包括发射和接收两部分。它的作用是光电转换，发送端把电信号转换成光信号，通过光纤传送后，接收端再把光信号转换成电信号。 但是，如果大家平时有关注光模块的话，就会发现，很多光模块的名称都是一串难以看的明白的数字、字母。光模块名称中的那些数字、字母到底代表着什么意思呢？今天，小编以易飞扬光模块为例，给大家介绍一个100G光模块的命名规则含义。 100GQSFP28 CWDM4 2KM光模块

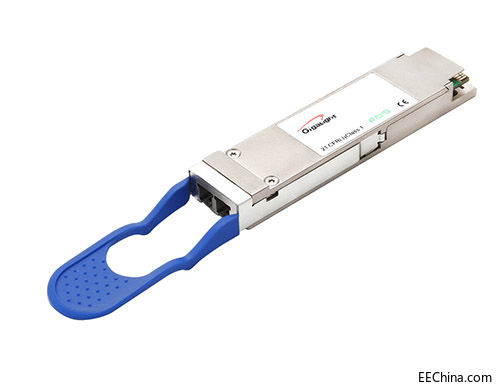

100G：100G是这个光模块的数据速率； QSFP28：QSFP28是这个光模块的封装； CWDM：CWDM光模块是一种结合了CWDM技术的光纤收发器，可以与波分复用器连接配合使用，利用波分复用器的原理，将不同波长的光信号复合在一起，通过一根光纤进行传输，在接收端使用波分解复用器对复合光信号进行分解，从而节约光纤资源。 而CWDM4：4个CWDM光信号通道； 2KM：2KM是这个光模块的传输距离； 100G-LR410km RC QSFP28光模块

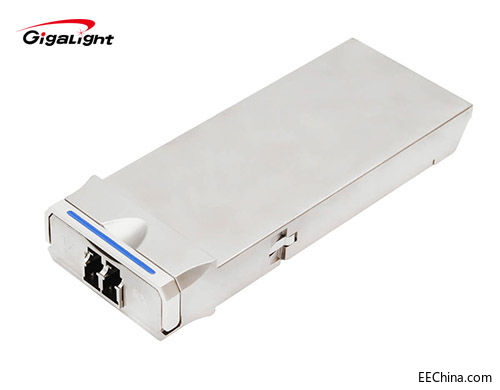

100G：100G是这个光模块的数据速率； QSFP28：QSFP28是这个光模块的封装； LR4：LR4是代表着4路10km模块 RC：Receiver接收 100G-PSM42km QSFP28光收发模块 PSM4：并行单模4通道的意思，一个光纤数据传输标准。 100GLR4 10KM DML CFP2光模块 CFP2：光模块的封装； DML：直接调制器激光器 100GLR4 10km EML CFP2光模块
EML：电吸收调制激光器 100G-SR10 300m CFP光模块 CFP：光模块的封装； SR10：指的是传输距离,SR是短距离； 还有在光模块名称中常出现的参数： BIDI: 单纤双向的光模块，利用WDM技术，发送和接收两个方向使用不同的中心波长。实现一根光纤双向传输光信号。一般光模块有两个端口，TX为发射端口，RX为接收端口； 850nm，1310nm：代表着光模块的波长； MM：多模； SM：单模； 光纤接口：SFP光模块都是LC接口的，GBIC光模块都是SC接口的，其他接口还有FC和ST等； 通过上面的介绍，大家知道光，光模块名称中的那些字母、数字是什么意思了吧。 易飞扬（gb.gigalight.com）是光互连领域应用技术开拓者和市场创新者，更多光模块知识，请访问易飞扬官网。 |
