基于DSP的铝合金双脉冲焊工艺过程优化

发布时间：2011-1-18 21:09 发布者：1770309616

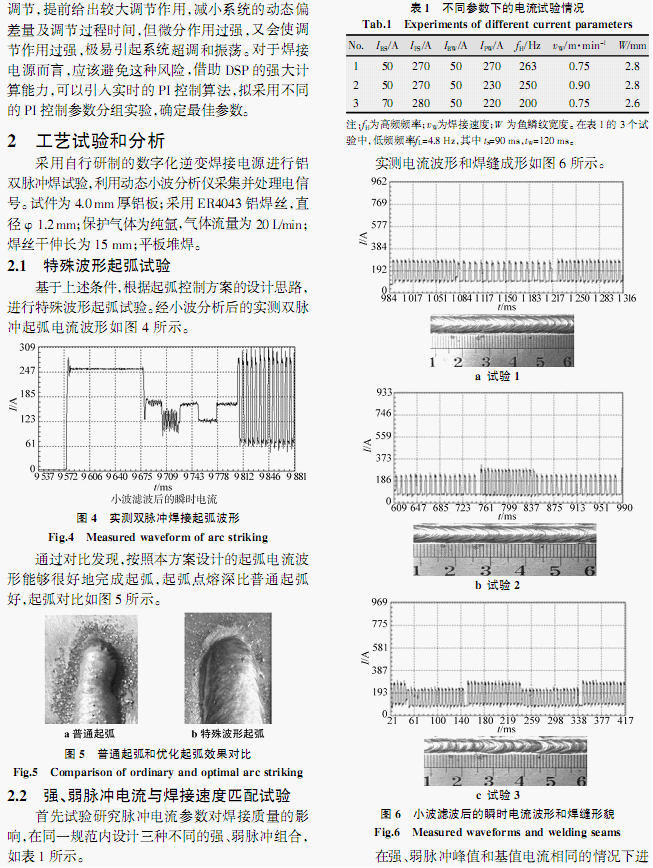

摘要：设计了基于DSP的数字化双脉冲MIG焊电源，在此基础上研究铝合金材料焊接工艺。优化了起弧方式，不仅提高了起弧成功率，且起弧点熔深效果比普通起弧好。研究了强、弱脉冲电流的匹配与焊缝成形的关系，结果表明，强、弱脉冲峰值电流相差40 A，高频频率250 Hz时焊缝成形较好。通过试验证明了在输出端采用RC滤波电路，可以滤除电压中的高频干扰，达到降低弧压的目的。研究了恒流PI控制的参数整定方法和步骤，试验结果表明，当比例系数Kp与积分时间ti的值满足5∶1的关系时，焊接过程稳定，可以获得良好的焊接效果。

[localimg=1052,2709]2[/localimg]

[localimg=1064,3357]2[/localimg]
[localimg=1055,3407]4[/localimg]

[localimg=1052,4522]5[/localimg]

[localimg=1066,1593]6[/localimg]
