FPGA系统的仿真和测试
发布时间：2010-9-28 22:32
发布者：eetech
|

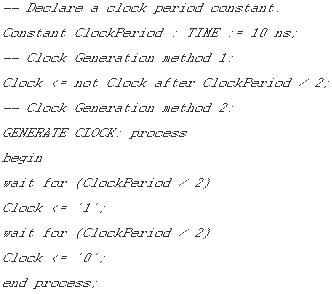

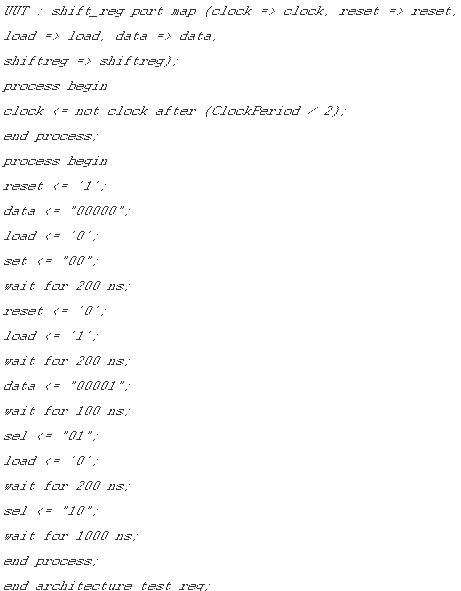

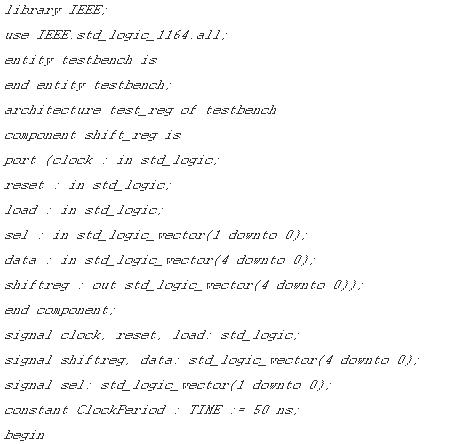

1 概述 FPGA仿真方法： （1）交互式仿真方法：利用EDA工具的仿真器进行仿真，使用方便，但输入输出不便于记录规档，当输入量较多时不便于观察和比较。 （2）测试平台法：为设计模块专门设计的仿真程序，可以实现对被测模块自动输入测试矢量，并通过波形输出文件记录输出，便于将仿真结果记录归档和比较。 2 仿真程序的设计方法 1．仿真的三个阶段： （1）行为仿真：目的是验证系统的数学模型和行为是否正确，对系统的描述的抽象程度较高。在行为仿真时，VHDL的语法语句都可以执行。 （2）RTL仿真：目的是使被仿真模块符合逻辑综合工具的要求，使其能生成门级逻辑电路。在RTL仿真时，不能使用VHDL中一些不可综合和难以综合的语句和数据类型。该级仿真不考虑惯性延时，但要仿真传输延时。 （3）门级仿真：门级电路的仿真主要是验证系统的工作速度，惯性延时仅仅是仿真的时候有用在综合的时候将被忽略。 2．仿真程序的内容 （1）被测实体的引入。 （2）被测实体仿真信号的输入。 （3）被测实体工作状态的激活。 （4）被测实体信号的输出 （5）被测实体功能仿真的结果比较，并给出辨别信息 （6）被测实体的仿真波形比较处理 3．仿真要注意的地方 （1）仿真信号可以由程序直接产生，也可以用TEXTIO文件产生后读入。 （2）仿真程序中可以简化实体描述，省略有关端口的描述。仿真程序实体描述的简化形式为： ENTITY 测试平台名 IS END 测试平台名； （3）对于功能仿真结果的判断，可以用断言语句（ASSORT）描述 （4）为了比较和分析电子系统的功能，寻求实现指标的最佳结构，往往利用一个测试平台对实体的不同结构进行仿真，一般是应用配置语句为同一被测实体选用多个结构体。  4．VHDL仿真程序结构 测试平台仅仅是用于仿真，因此可以利用所有的行为描述语言进行描述，下表表示了一个测试平台所包含的部分，典型的测试平台将包括测试结果和错误报告结果。 （1）产生时钟信号  （2）提供仿真信号 提供仿真信号可以有两种方法：绝对时间仿真和相对时间仿真。在绝对时间仿真方法中，仿真时间只是相对于零时刻的仿真时间。在相对时间仿真方法中，仿真的时间首先提供一个初值，在后继的时间设置中相对于该初始时间进行事件动作。 绝对时间仿真：  相对时间仿真：  （3）显示结果 VHDL提供标准的std_textio函数包把输入输出结果显示在终端上。 5．简单的仿真程序   6.3.3 TEXTIO建立测试程序 在由仿真程序直接产生输入信号的方法中，测试矢量是仿真程序的一个部分，如果系统比较复杂，测试矢量的数目非常大，修改测试矢量时就必须修改程序，重新编译和仿真。工作量大。因此，在测试矢量非常大的时候可以用TEXTIO的方法来进行仿真。 TEXTIO仿真方法：测试矢量从仿真程序中分离出来，单独存于一个文件中（即TEXTIO文件），在仿真时，根据定时要求按行读出，并赋予相应的输入信号。这种方法允许采用同一个测试平台，通过不同的测试矢量文件进行不同的仿真。值得注意的是，测试矢量文件的读取，需要利用TEXTIO程序包的功能。在TEXTIO程序包中，包含有对文本文件进行读写的过程和函数。  |
