STM32L476 FPU 执行效率之比较浅析

小融一号

1.前言

本应用笔记基于STM32L476平台，通过实际测量来评定使能FPU时浮点运算效率的情况。

2.测试工具

STM32L476 Nucleo，示波器

3.测试方法

MCU 运行频率设置为16MHz，根据下面公式1 做N 次浮点运算，分使能FPU和禁止FPU两种情况，测试完成相同运算所需要的时间。在例程中通过翻转IO PB13 来标定完成运算所需要的时间。

3.1 测试代码

根据公式1，分别定义A、B、C 三个常量，如下：

/* Private constants---------------------------------------------------------*/

#define A_CONSTANT(0.285f)

#define B_CONSTANT(0.443f)

#define C_CONSTANT(0.698f)

根据公式做对应的运算并通过GPIOC Pin0 输出，测定对应消耗时间：

HAL_GPIO_WritePin(GPIOB,GPIO_PIN_13, GPIO_PIN_SET);

temp = A_CONSTANT*x*x +B_CONSTANT*x + C_CONSTANT;

HAL_GPIO_WritePin(GPIOB,GPIO_PIN_13, GPIO_PIN_RESET);

3.2 代码分析

根据测试用的一元二次方程，经过IAR 编译后，汇编结果如下：

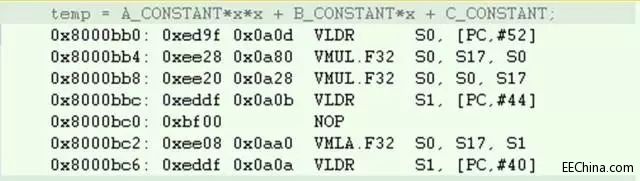

3.2.1 FPU 使能

从汇编代码可以看出，使能FPU 的情况下，完成一元二次方程的运算只需要7 条单周期指令，总共耗时为7 个Clock 周期。通过IAR 的方针模式运行，需要的CPU cycles 为7.

3.2.2 FPU 禁止

从汇编代码可以看出，未使能FPU 的情况下，完成该一元二次方程的运算需要执行14 条指令，其中包括3 条两周期指令，6 条单周期指令，5 条程序跳转指令。通过IAR 的方针模式运行，需要的CPU cycles 为207.

4.测试数据及结论

IO完成两次翻转耗时6.48 uS;

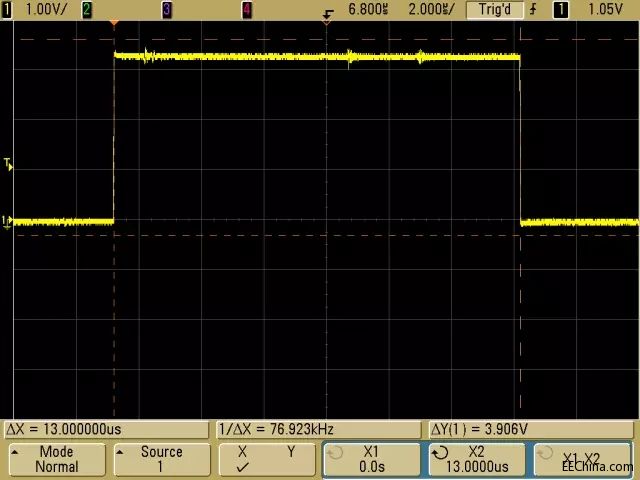

使能FPU 时，除去IO 翻转耗时，完成一次运算时间为6.52 uS(13 uS -6.48 uS)，

如下图示：

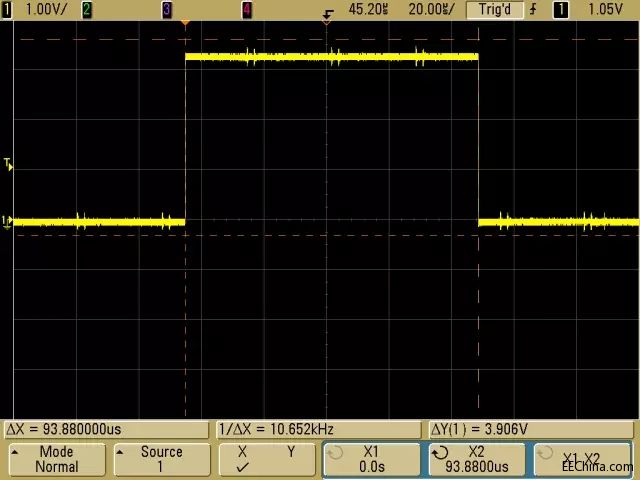

禁止FPU 时，除去IO 翻转耗时，完成一次运算时间为87.4 uS(93.88 uS -6.48 uS)，如下图示：

小结下，根据上面相关测试数据大致可得出如下结论:

• 完成同样的一元二次方程运算，禁止FPU时所消耗的时间约为使能FPU时消耗时间的13.4 倍左右。
