友尚推出USB Type-C双向快充移动电源完整解决方案
发布时间：2016-11-3 14:03
发布者：eechina
大联大旗下友尚推出的USB Type-C移动电源方案采用标准双向模式（DRP MODE）---充/放电皆共享一个USB Type-C接口。该方案的输出/入路径分别配置电力保护开关，手机与移动电源在连接后会各自分别先做Type-C配置检测，检测完成后开关才会开启以启动充/放电，使用者不再有插错设备的风险。

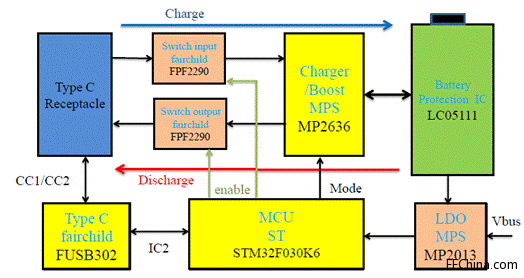

图示1-大联大友尚的USB Type-C移动电源的系统架构图 USB Type-C是新一代的USB接口，将会同时取代现存的USB Type-A与micro USB。和Apple Lightning线一样，USB Type-C正反都可以插，去除传统USB最烦人的问题。USB Type-C标准线材为3A电流，连接器可以做到5A电流，能满足智能手机对快速充电的要求。由于USB Type-C很细小，所以由计算机、平板到手机，以至更小的电子产品都可以配备。另一个让USB Type-C可以跨装置的原因，是支持达到100W电力，足够为大尺寸笔记本电脑供电。

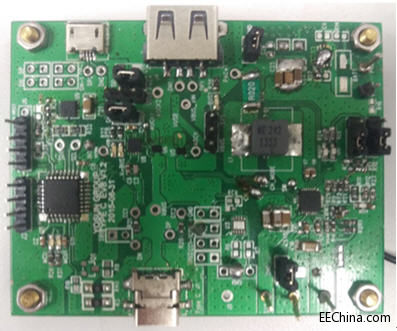

图示2-大联大友尚的USB Type-C移动电源的开发板照片 大联大友尚此次推出的方案的USB Type-C控制采用软件控制设计，具有成本较低，弹性较大的优点，对设计者开放Type-C与PD控制软件，工程师可以用软件升级Type-C PD 版本；硬件采用飞兆半导体（Fairchild）的 FUSB302 Type-C 控制器，搭配了ST的Cortex M0 32位单芯片STM32F030K6，电源芯片采用MPS充电与升压二合一IC---MP2636，充放电双向皆可支持3A电流，达到双向快充的功能。

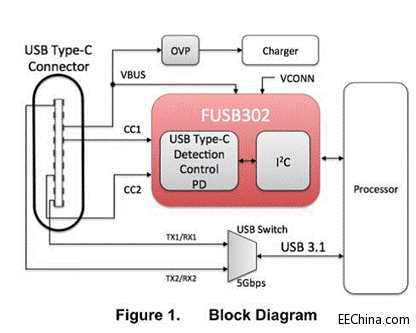

图示3-大联大友尚的USB Type-C移动电源之Type-C Controller-Fairchild FUSB302系统架构图 本方案的USB Type-C移动电源为5V输出，最大输出电流为3A，较一般1A/1.5A USB 充电器提升两倍以上电流。输入为5V/3A，除了适用USB Type-C适配器，并可兼容电压可调的PD2.0适配器，输入电压会自动设定为5V，移动电源本体电池最大充电电流为3A。该方案兼容QC3.0或者其他需要用到D+/D-的充电协议，D+/D-信号的处理参考原设计即可。其中MCU内建程序包含充、放电灯号显示、电量显示与相关保护功能。
图示4-大联大友尚的USB Type-C移动电源之32位MCU-STM32F030K6系统架构图 方案特色： 1． 双向（DRP）工作模式 2． 充放电共享一个USB Type-C接口 3． Input：5V/3A，Output：5V/3A 4． 内建USB PD功能，输入兼容USB PD2.0 电源适配器 5． 兼容QC2.0 或者其他需要用到D+/D-的充电协议，D+/-信号的处理参考原有设计即可，本方案并不参与这些充电协议 6． 评估版提供USB Type-A接口，计算机可以经此连接MCU做程序下载 |
