Vishay推出新款表面贴装Power Metal Strip电阻，可节省系统空间，提高系统效率
发布时间：2016-9-22 11:02
发布者：eechina
关键词：
检流电阻
|

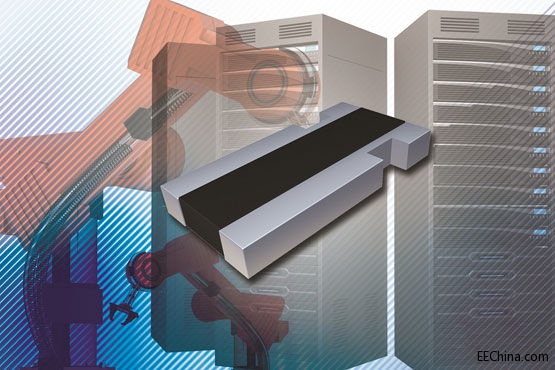

器件采用焊接接头结构和Kelvin 4接头连接，能提高测量精度和降低TCR Vishay发布功率等级提高到1.0W，采用0612小外形尺寸的新款表面贴装Power Metal Strip 检流电阻---WSKW0612。为提高测量精度，Vishay Dale WSKW0612采用了焊接的铜接头结构和一个Kelvin 4接头连接，将TCR降至75ppm。器件的阻值低至0.001Ω，最小化多余的功率耗散，有效提高终端产品的效率。
今天发布的这颗电阻的功率是1206标准尺寸的4倍，帮助设计者节省电路板空间，使用更少和更小的元器件，从而降低成本。WSKW0612的焊接接头降低了接头电阻，能实现比包铜或电镀接头更高的精度，而且4接头连接具有低TCR的优点，使系统测量误差小于典型的2接头器件。 器件的先进结构包含一个低TCR(<20ppm/℃)的固态金属镍铬和锰铜电阻芯，使电阻具有了耐脉冲、公差小的特点，保持了Power Metal Strip结构的优异电气特性。器件采用Vishay独家的加工工艺，具有0.001Ω～0.003Ω的极低阻值，公差为±1.0%和±5.0%，热EMF小于3μV/℃，温度范围从-65℃到+170℃。 WSKW0612非常适合手机电源管理中的各种检流和脉冲应用，服务器的DC/DC转换器、笔记本电脑的VRM、锂离子电池的安全和管理，工业仪表和空调的逆变器，引擎、传动、防抱死刹车、音响和气候控制等汽车电子控制。器件符合RoHS和Vishay绿色标准，无卤素。 Vishay的应用笔记《WSKW0612焊接接头的优点》提供了有关WSKW0612的更多信息，深入介绍了这种器件接头和Kelvin连接的优点，说明了焊接的铜接头和包铜接头结构的区别，还给出了焊盘布局的建议。 新电阻现可提供样品，并已实现量产，大宗订货的供货周期为六周到八周。 |
