高压线性恒流电源芯片SM2082ED应用方案

zmk816

    本文简单介绍高压线性恒流芯片SM2082ED无频闪应用方案、高PF应用方案、带填谷电路应用方案及其可控硅调光灯丝灯应用方案。

SM2082ED LED恒流电源芯片典型应用方案如下：
方案一

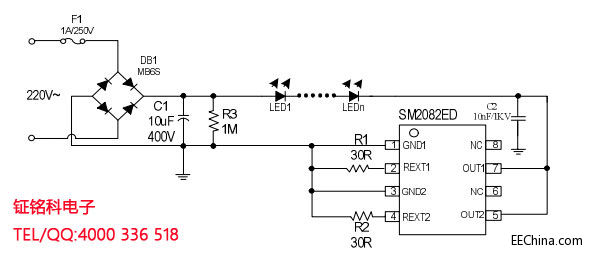

         SM2082ED无频闪应用方案（12W）

1.LED灯串电压建议控制在250V到270V之间，系统工作最优化。
2.通过改变R1，R2电阻值，调整输出工作电流值。
3.R3为系统放电电阻，建议510K到1M之间。
4.C2电容为抗干扰器件，建议使用。

方案二
         SM2082ED无频闪应用方案（24W）

1.LED灯串电压建议控制在250V到270V之间，系统工作最优化。
2.通过改变R1，R2，R3，R4电阻值，调整输出工作电流值。
3.R3为系统放电电阻，建议510K到1M之间。
4.C2电容为抗干扰器件，建议使用。

方案三
         SM2082ED高PF应用方案（12W）

1.LED灯串电压建议控制在210V到230V之间，系统工作最优化。
2.通过改变R1，R2电阻值，调整输出工作电流值。
3.C1电容为抗干扰器件，建议使用。

方案四
         SM2082ED带填谷电路的应用方案（12W）

1.LED灯串电压建议控制在230V到250V之间，系统工作最优化。
2.通过改变R3，R4电阻值，调整输出工作电流值。
3.R2为系统放电电阻，建议510K到1M之间。
4.C2电容为抗干扰器件，建议使用。

方案五
         SM2082ED可控硅调光灯丝灯应用方案（3W）

1.LED灯串电压建议控制在110V到120V之间，系统工作最优化。
2.通过改变R1电阻值，调整输出工作电流值同，改变R2电阻值，调整泄放电流值。
3.R3为功率电阻，用于降低U2 SM2082ED的功耗，R3功耗控制在1W内。
4.R4为系统放电电阻，建议300K到510K之间。
