去电源化SM2316E高压线性恒流电源IC方案

zmk816

概述：
      SM2316E是单通道LED恒流驱动控制芯片，芯片使用本司专利的恒流设定和控制技术，输出电流由外接Rext电阻设置为5mA~60mA,且输出电流不随芯片OUT端口电压而变化，较好的恒流性能。系统结构简单，外围元件极少，方案成本低。

管脚图

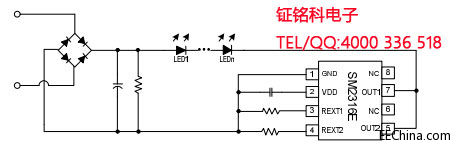

SM2316E LED恒流电源芯片典型应用一
          非调光方案应用电路

     备注：上图电源可以是交流电源，也可为直流电源；OUT2端口工作时，OUT1端口需供电或OUT1、OUT2端口相连。

典型应用二
         调光方案应用电路

特点：
      本司专利的恒流控制技术
      a)OUT端口输出电流外置可调，范围5mA~60mA
      b)芯片间输出电流偏差小于±4%
      输入AC电压：120V/220V
      支持可控硅调光应用电路
      具有过热保护功能
      芯片可与LED共用PCB板
      线路简单、成本低廉
      系统应用无EMI问题
      封装形式：ESOP8

应用领域：
      T5/T8系列LED日光灯管
      LED路灯照明应用
      LED球泡灯，LED吸顶灯

典型应用方案
方案一
        SM2316E 无频闪应用方案（12W）

1.LED灯串电压建议控制在250V到270V之间，系统工作最优化；
2.通过改变R1，R2电阻值，调整输出工作电流值；
3.R3为系统放电电阻，建议510K到1M之间；
4.C2为VDD电容，建议取值1~10uF。

方案二
        SM2316E 无频闪应用方案（24W）

1.LED灯串电压建议控制在250V到270V之间，系统工作最优化；
2.通过改变R1，R2，R3，R4电阻值，调整输出工作电流值；
3.R5为系统放电电阻，建议510K到1M之间；
4.C2，C3为VDD电容，建议取值1~10uF。

方案三
        SM2316E 高PF应用方案（12W）

1.LED灯串电压建议控制在210V到230V之间，系统工作最优化；
2.通过改变R1，R2电阻值，调整输出工作电流值；
3.C2为VDD电容，建议取值1~10uF.

方案四
        SM2316E 带填谷电路的应用方案（12W）

1.LED灯串电压建议控制在230V到250V之间，系统工作最优化；
2.通过改变R3，R4电阻值，调整输出工作电流值；
3.R2为系统放电电阻，建议510K到1M之间；
4.C2为VDD电容，建议取值1~10uF.

方案五
        SM2316E 可控硅调光灯丝灯应用方案（4.5W）

1.LED灯串电压建议控制在110V到120V之间，系统工作最优化；
2.通过改变R2电阻值，调整输出工作电流值，改变R1电阻值，调整泄放电流值；
3.R3为功率电阻，用于降低SM2316E的功耗，R3功耗控制在1W内；
4.R4为系统放电电阻，建议300K到510K之间；
5.C2为VDD电容，建议取值1~10uF.
