高性价比可控硅调光LED恒流驱动方案SM772X

zmk816

    针对可控硅调光LED恒流驱动方案，新推出非隔离型可控硅调光恒流驱动芯片SM7722X系列。
    SM7722P/SM7724P/SM7720应用于非隔离的LED照明驱动系统。采用专利的驱动和输出检测方式，无需辅助绕组检测和供电，只需要很少的外围器件，即可实现恒流输出，极大地节约了系统体积和成本。

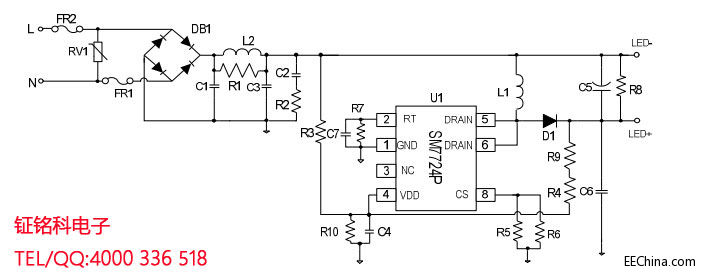

                                                      图：SM7724P LED恒流电源芯片原理图。
特点

支持5%~100%宽调光范围；

无需辅助绕组检测和供电；

超低芯片工作电流；

内置或外驱功率管，灵活可选；

具有LED短路保护和欠压保护等多重保护功能；

具有芯片温度过热调节输出电流等功能。

二、DEMO图

三、PCBLAYOUT设计指导

RCS电阻地线尽量短；

VDD电容尽量靠近芯片；

主环路面积尽量小，这样做会提高传导辐射性能；

RT电阻必须靠近芯片，VDD电容的GND及RT的电阻的GND尽量靠近芯片的GND；

    在整体布局时，综合考虑各个热源的空间摆放，保证各个热源互相之间不要靠太近，主要热源有变压器、芯片、续流二极管。

四、典型输出规格参数

     SM772X系列适用于可控硅调光的LED照明灯具：球泡灯、筒灯以及灯丝灯等领域。
