SM7503P 电源管理芯片方案 SM7503P 是应用于离线式小功率AC/DC 开关电源的高性能原边反馈控制功率开关芯片，在全电压输入范围内实现高精度恒压/恒流输出，精度均小于±3%，并可使系统节省光耦和TL431 等元件，降低成本。芯片内部集成了高压功率开关、逐周期峰值电流限制、HVDD 过压保护、HVDD 欠压保护、HVDD 电压钳位等完善的保护功能，以提高系统的可靠性。
| 应用 | 器件 | 输入范围 | 输出电压 | 拓扑结构 | | 适配器 | SM7503P | 180Vac-265Vac | 18V/200mA | 反激 |

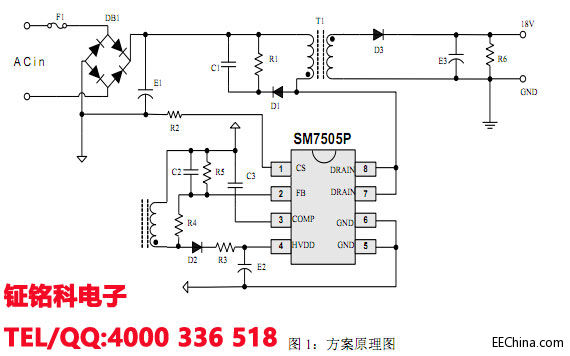

一、方案原理图
二、变压器参数  三、系统BOM清单
|
