全新打快板pcb厂家众一电路科技50元起可制造孔0.2mm、线3mil

xzpws

众一电路科技-明星服务业务注册代码W ---下单官网http://www.zyidl.com/w
（热线 :18126038481   QQ3438698392）
PCB样板/PCB小批量，批量均可加急出货，PCB打样最快可达4小时完成
PCB快速打样价格如下：
单/双面：50元/10片（10*10CM以内）2-3天交货
四层板：200元/10片（10*10CM以内）4-5天交货
双面批量300元/平  抽测免费
采用在线自助服务系统，透明的报价
低价格、最小订单量，高质量
专业的PCB快板生产厂家
15年PCB制造经验，全面的制造技术团队
可制造孔径￠0.2MM、线宽线隙3mil\3mil
绝对的高质量材料
24小时不间断的制造
最快的交货时间4小时（单面板）

xzpws

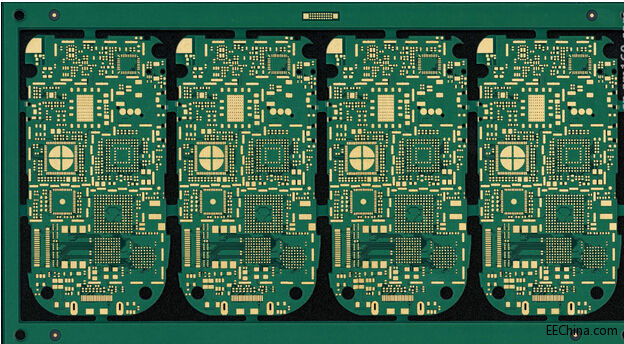

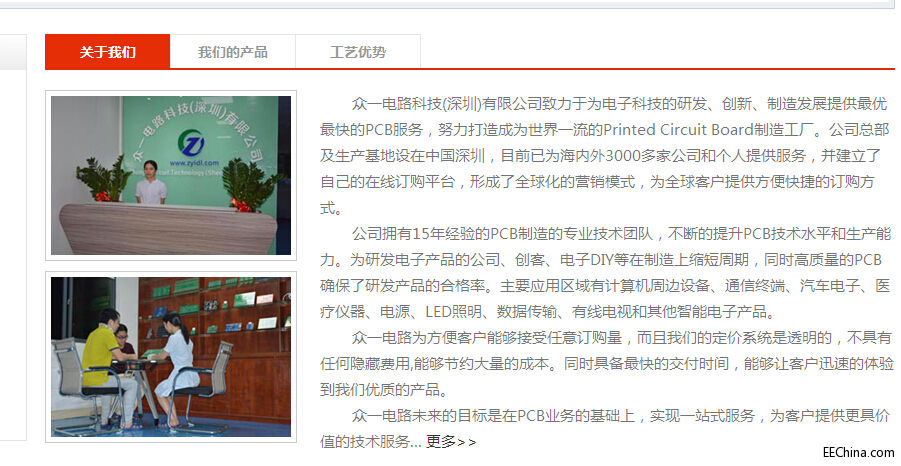

众一电路科技(深圳)有限公司致力于为电子科技的研发、创新、制造发展提供最优最快的PCB服务，努力打造成为世界一流的 Printed Circuit Board制造工厂。公司总部及生产基地设在中国深圳，目前已为海内外3000多家公司和个人提供服务，并建立了自己的在线订购平台，形成了全球化的营销模式，为全球客户提供方便快捷的订购方式。

        公司拥有15年经验的PCB制造的专业技术团队，不断的提升PCB技术水平和生产能力。为研发电子产品的公司、创客、电子DIY等在制造上缩短周期，同时高质量的PCB确保了研发产品的合格率。主要应用区域有计算机周边设备、通信终端、汽车电子、医疗仪器、电源、LED照明、数据传输、有线电视和其他智能电子产品。

        众一电路科技(深圳)有限公司为方便客户能够接受任意订购量，而且我们的定价系统是透明的，不具有任何隐藏费用,能够节约大量的成本。同时具备最快的交付时间，能够让客户迅速的体验到我们优质的产品。

        众一电路科技(深圳)有限公司未来的目标是在PCB业务的基础上，实现一站式服务，为客户提供更具价值的技术服务，为客户创造更多的价值。
...

xzpws

PCB打样！深圳PCB打样！众一电路PCB打样！
专业PCB打样众一电路——单/双层板：50元/款 板厚0.6~1.6MM，长宽在5*5cm以内，交期3-4天；
专业PCB打样众一电路——单/双层板：50元/款 板厚0.6~1.6MM，长宽在10*10cm以内，交期3-4天；
专业PCB打样众一电路——四层板：200元/款 板厚1.0~1.6MM，长宽在10*10cm以内，交期5-6天；
专业PCB打样众一电路——六层板：1200元/款 板厚1.0~1.6MM，长宽在10*10cm以内，交期7~8天；
专业PCB打样众一电路——八层板：1800元/款 板厚1.6MM,长宽在10*10CM以内，交期7~8天；
PCB打样！深圳PCB打样！众一电路PCB打样！广州PCB打样！上海PCB打样！北京PCB打样！
以上报价工艺为：FR－4，绿油白字，有铅喷锡工艺，数量为10片内。
无铅工艺加收20元，沉金工艺加收100元，24小时加急生产加收200元，48小时加收100元

xzpws

xzpws

专业PCB打样众一电路优惠一: 单双面板PCB打样10*10cm最低50元起,铝基板打样50元(单面板4小时加急，当天下单当天发货)
专业PCB打样众一电路优惠二: 单面板PCB批量250元起，双面板pcb批量低至300元/平方起.
专业PCB打样众一电路优惠三: pcb打样全部免费飞针测试.
专业PCB打样众一电路优惠四: 杂色油墨不收颜色费 (红,蓝,绿,黄,白,黑)
专业PCB打样众一电路优惠五: 广东省内免邮费, 超长板最长可做到1米2..
专业PCB打样众一电路优惠六: 电路板批量可72小时加急,加急费在2平米内收200元加急费,2平米以上每多一平米多收100元.
专业PCB打样众一电路优惠七: 电路板批量板测试架最低1000元,测试点多的需根据文件报价.

xzpws

众一电路科技快速PCB打样厂家50元起可制造孔径￠0.2MM、线宽线隙3mil\3mil-全国PCB打样加急最快最便宜及品质优越的PCB打样厂家
众一电路下单官网【星级业务注册代码W】（热线 :18126038481    QQ3438698392）

xzpws

xzpws

众一电路科技专业PCB打样热线 :18126038481 QQ3438698392

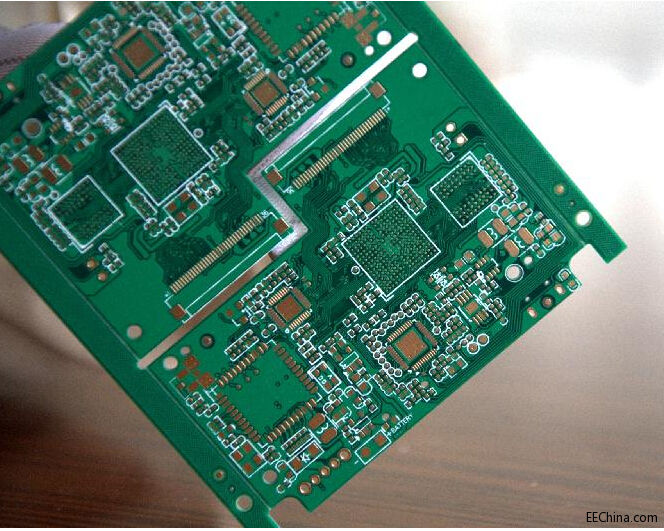

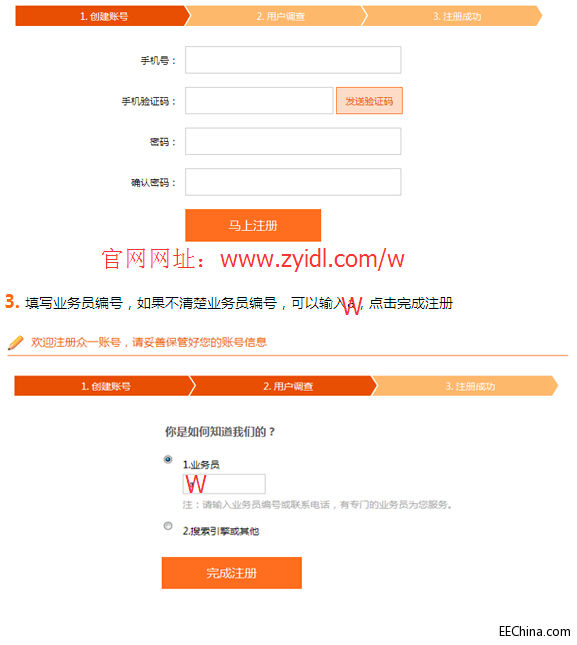

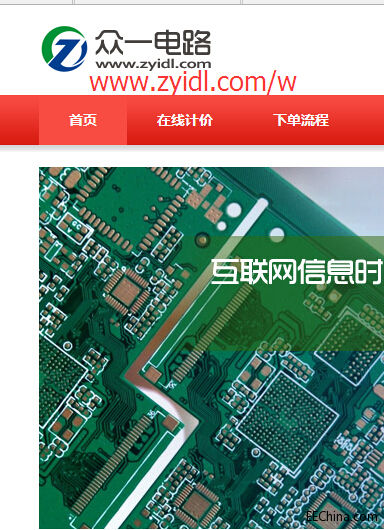

新客户注册：（1）进入网站众一电路科技(深圳)有限公司-下单官网http://www.zyidl.com/w
（2）点击获取编号
（3）输入姓名地址和电话 （4）输入业务专员编号‘w’或电话18126038481
（5）获取客户编号和初始密码
PCB打样！深圳PCB打样！众一电路PCB打样！
专业PCB打样众一电路——单/双层板：50元/款 板厚0.6~1.6MM，长宽在5*5cm以内，交期3-4天；
专业PCB打样众一电路——单/双层板：50元/款 板厚0.6~1.6MM，长宽在10*10cm以内，交期3-4天；
专业PCB打样众一电路——四层板：200元/款 板厚1.0~1.6MM，长宽在10*10cm以内，交期5-6天；
专业PCB打样众一电路——六层板：1200元/款 板厚1.0~1.6MM，长宽在10*10cm以内，交期7~8天；
专业PCB打样众一电路——八层板：1800元/款 板厚1.6MM,长宽在10*10CM以内，交期7~8天；
PCB打样！深圳PCB打样！众一电路PCB打样！广州PCB打样！上海PCB打样！北京PCB打样！
以上报价工艺为：FR－4，绿油白字，有铅喷锡工艺，数量为10片内。
无铅工艺加收20元，沉金工艺加收100元，24小时加急生产加收200元，48小时加收100元

xzpws

专业PCB打样众一电路优惠一: 单双面板PCB打样10*10cm最低50元起,铝基板打样50元(单面板4小时加急，当天下单当天发货)
专业PCB打样众一电路优惠二: 单面板PCB批量250元起，双面板pcb批量低至330元/平方起.
专业PCB打样众一电路优惠三: pcb打样全部免费飞针测试.
专业PCB打样众一电路优惠四: 杂色油墨不收颜色费 (红,蓝,绿,黄,白,黑)
专业PCB打样众一电路优惠五: 广东省内免邮费, 超长板最长可做到1米2..
专业PCB打样众一电路优惠六: 电路板批量可72小时加急,加急费在2平米内收200元加急费,2平米以上每多一平米多收100元.
专业PCB打样众一电路优惠七: 电路板批量板测试架最低1000元,测试点多的需根据文件报价.

xzpws

众一电路科技快速PCB打样厂家50元起可制造孔径￠0.2MM、线宽线隙3mil\3mil-全国PCB打样加急最快最便宜及品质优越的PCB打样厂家
众一电路下单官网http://www.zyidl.com/w【星级业务注册代码W】（热线 :18126038481    QQ3438698392）
快速PCB样板/PCB小批量，批量均可加急出货，PCB打样最快可达4小时完成
（2）电路板PCB厚：0.4，,06，0.8，1.0，1.2，1.6,2.0玻纤板
（3）电路板PCB打板制造要求：可制造孔径0.2MM、线宽线隙3mil\3mil
（4）PCB电路板表面印刷：绿油，蓝油，红油，白油。全免费
（5）PCB打样价格优势：pcb打样板50元/款，PCB小批量330元/㎡，免油墨颜色费！
（6）品质保证：PCB打样全免费飞测，PCB批量抽测免费，直通率95%以上，建滔KB板A级料！
（7）pcb打样速度优势：单面双面板PCB打样8小时加急，小批量PCB加急72小时！交期保证95%以上！
（8）PCB板材多样化产品：全玻FR4、94v0纸板、半玻cem-1及铝基板、高频板等！

xzpws

工艺展示
项目 加工能力 工艺详解
层 1-8 层 是指PCB中的电气层数（敷铜层数） 也指设计文件的层数。
板材类型 全玻纤（FR-4）铝基板 CEM-1 94V-0 高频板 全玻纤（FR-4）（建滔KBA级）铝基板
板材铜箔厚度 1/3oz 1oz 2oz 如需做厚铜需要在下单系统备注
板子尺寸 540*450mm 通常允许客户设计常规在550mm * 450mm以内， 具体以文件审核为准，超出按加长加大板收费标准。
最小线宽 0.1mm 线宽0.1mm，最小不小于0.1mm。(小于0.1的线宽请发邮箱下单)
最小间隙 0.1mm 间距0.1mm，最小不小于0.1mm。（小于0.1的线距请发邮箱下单）
钻孔孔径 0.2-6.3mm 间距尽可能大于0.2mm，最小不小于0.2mm。
单边焊环 ≥0.1mm 如导电孔或插件孔单边焊环过小，有足够大的空间时不限制焊环单边的大小；如没有足够大的空间且有密集走线，则最小单边焊环不小于0.1mm。
表面处理工艺 表面喷镀（有铅、无铅） 沉金 OSP(抗氧化) 裸铜 表面喷锡工艺为 有铅喷锡、无铅喷锡、沉金抗氧化（OSP）、裸铜 （有铅喷锡：常规工艺，通过喷涂方式在铜面附着一层焊锡。非环保工艺。无铅喷锡：常规工艺，同有铅喷锡。但为环保工艺。比有铅喷锡成本略高。沉金：常规工艺，通过化学置换方式在铜面辅助一层镍金。为环保工艺，适用对焊接要求比较高的板子，成本昂贵。抗氧化 （OSP）：非常规工艺。在铜厚附着一层保护铜面的活化膜。为环保工艺，成本较低。但存储时间不宜过长。裸铜：非常 规工艺，即在板面不做任何喷镀处理，直接露出铜面）。
外形尺寸精度 ±0.2mm 外型尺寸接受的范围
板厚范围 0.2 - 2.4mm  目前生产板厚0.2/0.4/0.6/0.8/1.0/1.2/1.6/2.0/2.4
板厚公差（T≥1.0mm） ±10% 厚度接受的范围：比如板厚T=1.6mm，实物板厚为1.5mm ~1.7mm
孔径公差（机械钻孔) ±0.08mm pth孔（金属化孔）的公差为±0.08mm，npth孔（非金属化孔）的公差为±0.05mm. 如设计金属化为1.0mm的孔， 实物板 的成品孔径在0.92--1.08mm是合格允许的。
阻焊类型 感光油墨 感光油墨是现在用最多的类型，目前颜色有：绿色， 蓝色，红色，黄色，黑色，白色。
最小字符宽 0.15mm 字符最小的宽度0.15，如果小于0.15mm， 实物板可能会因设计原 因而造成字符不清晰
最小字符高 ≥0.8mm 字符最小的高度0.8，如果小于0.8mm， 实物板可能会因设计原因 造成字符不清晰。
板内线PAD与外形间距 ≥0.2mm 锣板出货，线路层走线PAD距板子外形线的距离 不小于0.2m m；V割拼板出货， 走线PAD距V割中心线距离不能小于0.4m m。
V-CUT尺寸 ≥80mm——＜450mm 拼版V-CUT的板子长宽尺寸不能低于70MM，否则生产 困难， 数控V-CUT最小尺寸70MM。最大宽度不超过450mm
半孔工艺最小孔径 0.5mm 半孔工艺是一种特殊工艺，最小孔径不得小于0.5mm。 否则 孔壁铜箔会被锣刀带走，导致孔壁无铜 （此项增加工艺流程 故增加费用）
BGA焊盘 ≥0.3mm BGA焊盘设计小于0.3MM无法生产，蚀刻后焊盘 过小会导致 PCB板成品焊接及机性能不佳。
阻焊层开窗 ≥0.075mm 阻焊即平时常的说绿油，除客户强烈要做求阻焊桥且文件焊盘间距够0.35mm， 系统下单备注需要，否则不做阻焊桥
过孔塞孔 <0.5mm 过孔焊盘盖油且要求油墨堵孔（不透白光）
设计软件支持 PADS/99SE /DXP/CAD/CAM350/gerber 除以上设计软件外，其他设计软件画的文件需要客户自行解出gerber格式文件
...

xzpws

众一电路科技(深圳)有限公司致力于为电子科技的研发、创新、制造发展提供最优最快的PCB服务，努力打造成为世界一流的Printed Circuit Board制造工厂。公司总部及生产基地设在中国深圳，目前已为海内外3000多家公司和个人提供服务，并建立了自己的在线订购平台，形成了全球化的营销模式，为全球客户提供方便快捷的订购方式。

        公司拥有15年经验的PCB制造的专业技术团队，不断的提升PCB技术水平和生产能力。为研发电子产品的公司、创客、电子DIY等在制造上缩短周期，同时高质量的PCB确保了研发产品的合格率。主要应用区域有计算机周边设备、通信终端、汽车电子、医疗仪器、电源、LED照明、数据传输、有线电视和其他智能电子产品。

        众一电路为方便客户能够接受任意订购量，而且我们的定价系统是透明的，不具有任何隐藏费用,能够节约大量的成本。同时具备最快的交付时间，能够让客户迅速的体验到我们优质的产品。

        众一电路未来的目标是在PCB业务的基础上，实现一站式服务，为客户提供更具价值的技术服务

xzpws

xzpws

众一电路科技PCB快板厂24小时交货
2L板最快打样12小时，pcb小批量最快48小时。
4L板最快打样48小时，pcb小批量最快72小时。
6L板最快打样72小时，pcb小批量最快4-5天。
小批量48小时加急。pcb小批量380元/平米
最小0.2mm孔，3/3mil的线，免油墨费/测试费/v割费

财富热线：18126038481 QQ3438698392

xzpws

xzpws

众一电路科技(深圳)有限公司致力于为电子科技的研发、创新、制造发展提供最优最快的PCB服务，努力打造成为世界一流的Printed Circuit Board制造工厂。公司总部及生产基地设在中国深圳，目前已为海内外3000多家公司和个人提供服务，并建立了自己的在线订购平台，形成了全球化的营销模式，为全球客户提供方便快捷的订购方式。

        公司拥有15年经验的PCB制造的专业技术团队，不断的提升PCB技术水平和生产能力。为研发电子产品的公司、创客、电子DIY等在制造上缩短周期，同时高质量的PCB确保了研发产品的合格率。主要应用区域有计算机周边设备、通信终端、汽车电子、医疗仪器、电源、LED照明、数据传输、有线电视和其他智能电子产品。

        众一电路为方便客户能够接受任意订购量，而且我们的定价系统是透明的，不具有任何隐藏费用,能够节约大量的成本。同时具备最快的交付时间，能够让客户迅速的体验到我们优质的产品。

xzpws

需求精密PCB板打样50元找众一pcb可制造孔0.2mm、线3mil-热线 :18126038481 QQ3438698392
