单片机设计:单片机IO口无法输出高低电平原因分析

发布时间:2016-6-12 10:24    发布者:designapp
关键词: 单片机
最近在用LPC11C14单片机,该单片机是32cortex-M0系列的,带有片上CAN资源,既可以使用寄存器编程,也可以使用库函数(CMSIS)来编程应用方便。其下载方式有两种:

SW方式;

ISP方式;

对于LQF48封装而言,调试口分别为:

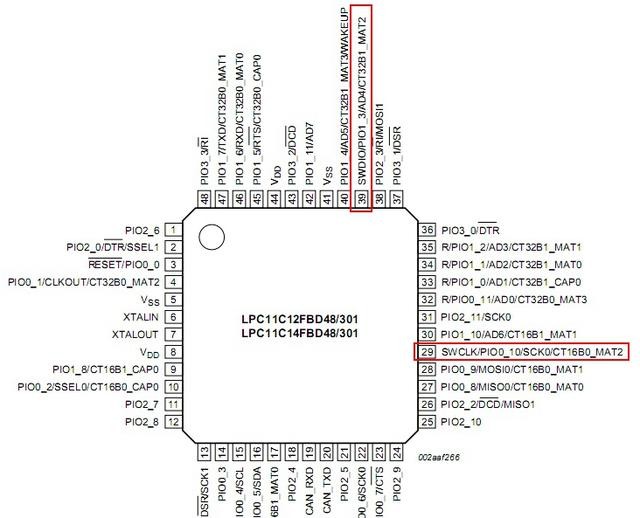

29脚:SWCLK;

39脚:SWDIO;




这个两个引脚可以复用,在项目设计中到了29脚,将该引脚用作了GPIO输出脚,在用库函数调试的过程中发现时钟无法控制输出高低电平。而用寄存器版本就可以输出高低电平。花了好长时间终于找到了原因。

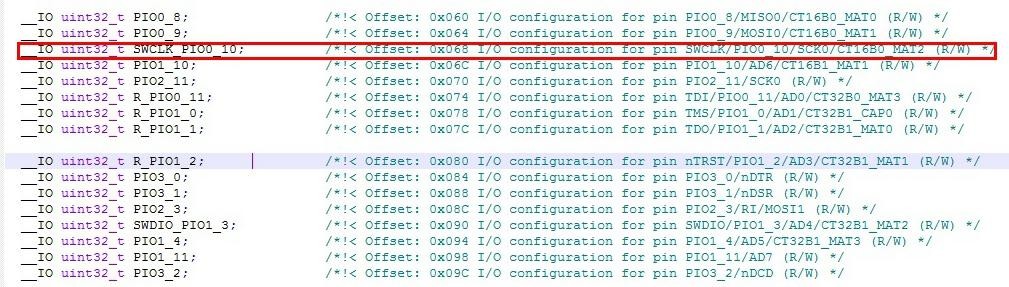

下面先看寄存器版本编程时使用的头文件代码:

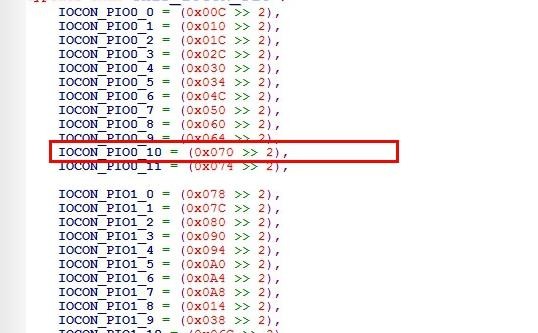

再看CMSIS提供的库函数的头文件:





从头文件的对比已经发现了问题,寄存器版本的头文件P0_10的地址是68结尾,而CMSIS中P0_10的地址是70结尾,翻看LPC11C14的数据手册可以发现其地址为:0x40044068,显然CMSIS提供的头文件错了。将CMSIS头文件修改后,P0_10就可以正常使用了。
