Xilinx FPGA入门连载56：FPGA片内异步FIFO实例之FIFO配置
发布时间：2016-3-9 10:16
发布者：rousong1989
|
Xilinx FPGA入门连载56：FPGA片内异步FIFO实例之FIFO配置 特权同学，版权所有 配套例程和更多资料下载链接：
打开ISE工程，如图所示，在“Design à Implementation à Hierarchy”中的任意位置单击鼠标右键，弹出菜单中选择“New Source..”。

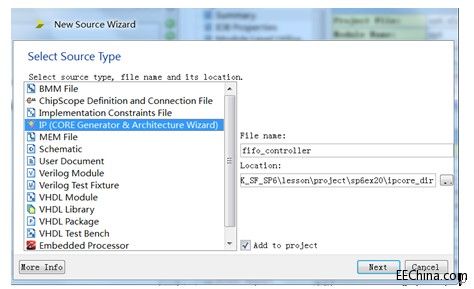

在“New Source Wizard”中，做如图所示的设置。 ● “Select Source Type”中选择新建文件类型为“IP(CORE Generator & Architecture Wizard)”。 ● “File name”即文件名，我们命名为“fifo_controller”。 ● “Location”下面输入这个新建文件所存放的路径，我们将其定位到工程路径下的“ipcore_dir”文件夹下。 ● 勾选上“Add to project”。

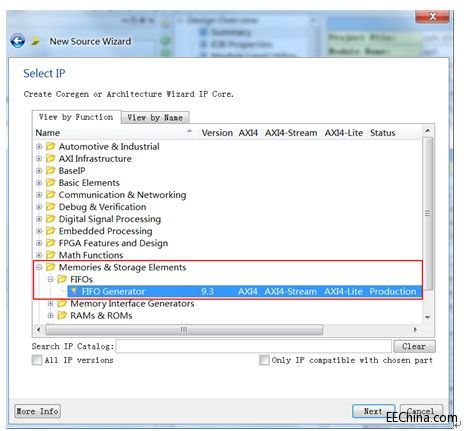

完成以上设置后，点击“Next”进入下一步。 在“Select IP”页面中，如图所示，我们在“Viewby Function”下面找到“Memories &Storage Elements à FIFOs à FIFO Generator”，单击选中它，接着点击“Next”进入下一步。
如图所示，弹出“Summary”页面后，点击“Finish”即可。 弹出的第1个页面中，如图所示，“InterfaceType”选择“Native”，然后点击“Next”到下一个配置页面。
弹出的第2个页面中，如图所示，“Read/WriteClock Domains”选择“IndependentClocks(RD_CLK, WR_CLK) Block RAM”，然后点击“Next”到下一个配置页面。

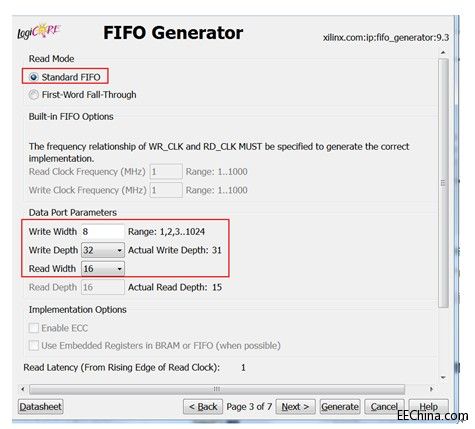

弹出的第3个页面中，如图所示，“Read Mode”选择“Standard FIFO”。FIFO写数据位宽“Write Width”输入“8”bit；FIFO深度“Write Depth”输入“32”，FIFO读数据位宽“Read Width”输入“16”bit。其他配置默认即可，然后点击“Next”到下一个配置页面。

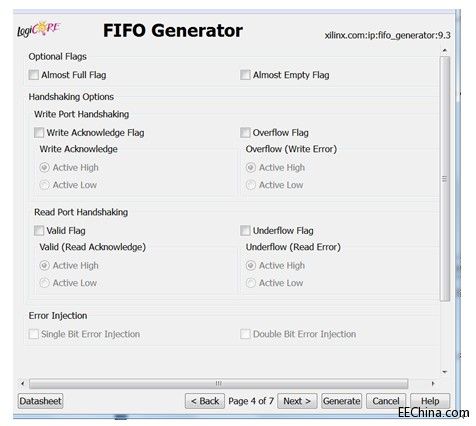

如图所示，第4个页面不需要额外配置，我们暂时不用这些相关信号。
余下3个页面（第5、6、7页）均使用默认设置即可，点击“Generate”生成FIFO。 |
