单片机的扩展RAM读写时序

发布时间:2016-2-24 09:57    发布者:designapp
关键词: 单片机 , RAM
  摸索了好久,居然忘记了利用部门的示波器好好测测。书上看到的毕竟是理论的东西,实际应用中总会碰上意外的或者说是不可预测的情况,与其在那瞎推理,还不如动手做点实际的工作。
  说实话,在所里这几个月工作还没有正式启动,现在还处于所谓的知识储备阶段,所以也没什么机会动动示波器。今天才注意到这家伙是GHz级别的,4通道,捕捉单片机那几个小信号那叫游刃有余,爽哉爽哉,于是乎梦想着哪天自家工作台上也能摆个这玩意~-~,话扯远了,言归正传。
  特权同学用的是11.0592MHz的STC89C52做测试,C代码也很简单:
  #include
[color=]  #define uchar unsigned char

[color=]  #define uint unsigned int

[color=]  uchar xdata LD _at_ 0x7fff;

[color=]  void delay(uint cnt)

[color=]  {

[color=]  uint i;

[color=]  for(i=0;i

[color=]  }

[color=]  void main(void)

[color=]  {

[color=]  uchar i;

[color=]  delay(1000);

[color=]  while(1)

[color=]  {

[color=]  LD = 0x00;

[color=]  LD = 0xf0;

[color=]  LD = 0x73;

[color=]  // i = LD;

[color=]  delay(1000);

[color=]  LD = 0xff;

[color=]  delay(1000);

[color=]  }

[color=]  }

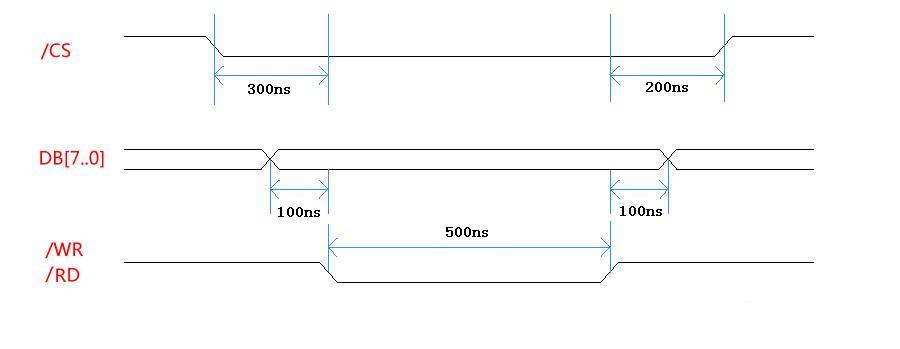

  LD就是扩展的外部RAM变量,地址是0x7fff,也就是说P2的最高位就是CS信号。示波器测试了P0口任意一个数据的变化、CS的变化、WR\RD信号的变化。大体整理了一下,波形基本如下:



  另外,我还注意到除了第一次LD读操作需要5个指令周期外(1.085us*5),以后每次LD读操作都只要3个指令周期(1.085*3)。这也是从汇编的代码里仿真后得出来的结论。而从上图也可以知道CS有效时间其实是一个指令周期(1.085us)。平均3个指令周期完成一次数据传输(所谓的RAM方式读写数据),这应该是单片机和外部通信的最快速度了。
