FPGA设计开发软件ISE使用技巧之：ISE软件的安装与启动
发布时间：2015-11-24 09:16
发布者：designapp
|

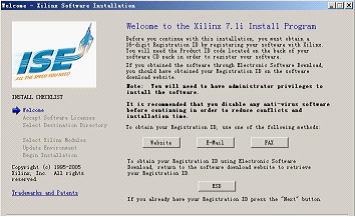

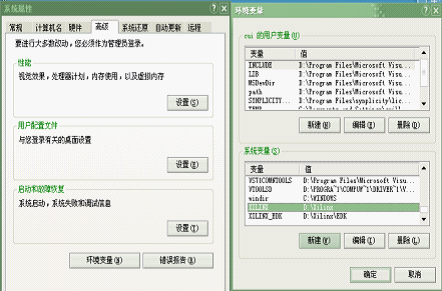

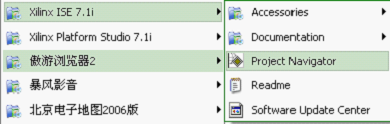

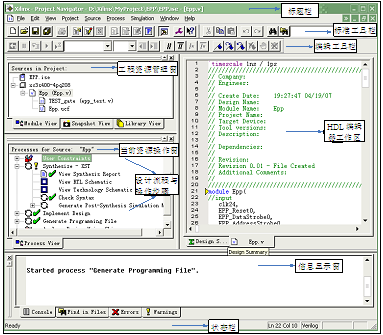

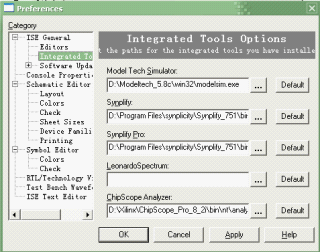

6.2 ISE软件的安装与启动 6.2.1 ISE软件的安装 ISE的安装改变了license管理方式，在安装后并不需要任何license支持，仅仅是在这安装过程式中输入ISE的注册序列号(Register ID)即可。ISE 7.1i安装启动界面如图6.1所示。  图6.1 ISE 7.1i安装启动界面 安装ISE时只需要根据所选的版本是在PC机或工作站上，然后根据软件的提示安装即可，这里不做详细叙述，只对安装的几个问题进行说明。 1.环境变量的设置 安装过程结束后，为了能正常使用ISE，还需要设置ISE的环境变量。假设PC机上ISE的安装目录为C:\Xilinx。 (1)如果操作系统是Windows 98，需要在austoexec.bat文件中加入： set Xilinx = c:\Xilinx //设置环境变量 set PATH = %Xilinx%\bin\nt //设置系统路径 (2)如果操作系统是Windows 2000，右键单击“我的电脑”，选择“属性”/“高级”/“环境变量”选项，在环境变量中加入： 变量名：Xilinx 变量值：C:\Xilinx 如图6.2所示。  图6.2 Windows 2000环境变量配置 (3)如果操作系统是Windows NT，加入过程与Windows 2000相似。右键单击“我的电脑”图标，选择“属性”/“高级”/“环境变量”选项，在环境变量中加入： 变量名：Xilinx 变量值：C:\Xilinx (4)如果操作系统是Window XP，可以不用做上述环境变量设置，安装完毕后，系统会自动将Xilinx的环境变量添加到系统中。 (5)如果操作系统是Linux，需要编辑WINE配置文件/usr/local/ect/wine.conf，加入“Xilinx = C:\”，并且设置环境变量“setenv XIL_LINUX_WINE=1”。 2.第三方软件的安装 Xilinx公司的ISE集成开发环境中给许多第三软件预留了接口，通过这个接口可以从ISE集成环境中直接启动第三方软件，常用的第三方软件(如：仿真工具ModelSim)和综合工具(Synplify/Synplify Pro)。在安装这些第三方软件时需要注意两个问题。 (1)先安装ISE，后安装第三方工具。 在这种情况下，ISE会自动捕获第三方软件的路径，可以在ISE中直接启动第三方工具，如果有的用户要更换第三方软件版本，或先安装了第三方工具，需要在ISE集成开发环境的“EDIT”\“Preferences”\“Integrated Tools”选项下进行设置，如图6.3所示。  图6.3 第三方软件接口路径设置 在该对话框中可以设置第三方软件ModelSim、Synplify、Synplify Pro的路径以及ChipScope Analyzer，用户可以根据软件的安装路径进行设置和修改。 (2)第三方软件一般需要申请相应的license，并设置license管理项目。 6.2.2 ISE软件的启动 ISE软件的启动可以通过桌面的快捷方式，如图6.4的左图所示：双击Xilinx ISE 7.1i的图标即可打开ISE软件。也可以选择“开始”/“所有程序”/“Xilinx ISE 7.1i”/“Project Navigator”选项来打开，如图6.4的右图所示。   图6.4 ISE软件的启动方式 ISE软件启动后的界面如图6.5所示。 图6.5为Project Navigator界面，由图中可以看出，Project Navigator的主界面由标题栏、菜单栏、工具栏、资源管理窗、当前资源操作窗、工程管理窗、HDL编辑器工作区、信息显示窗和状态栏等部分组成。Project Navigator是ISE的工程管理器，它是ISE所有集成工具的连接纽带。通过使用工程管理器，设计者可以创建、组织和管理自己的设计。  图6.5 ISE软件界面 |
