天线的分类及应用
发布时间：2015-11-18 14:41
发布者：designapp
|

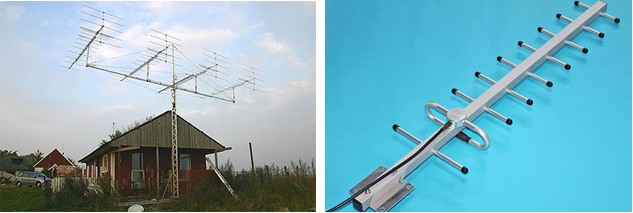

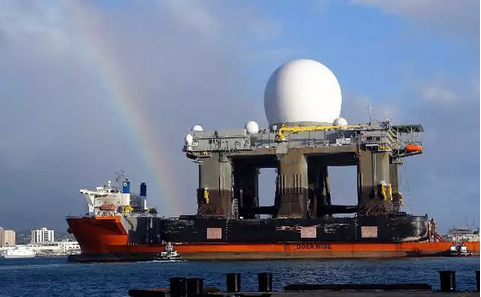

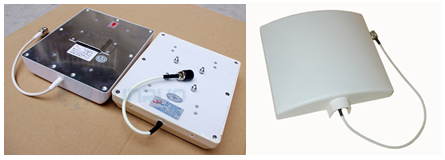

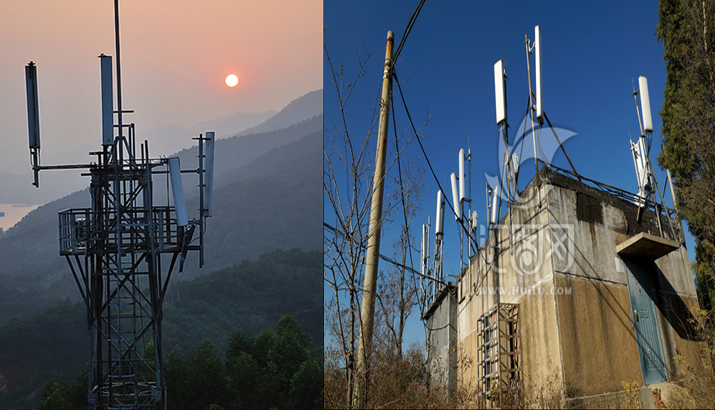

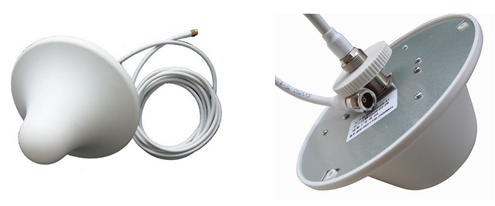

摘要：各种各样的天线大家都见多了，但为什么要选择这样的天线，为什么设计成这个形状，你知道吗? 棒状/鞭状天线 棒状/鞭状天线一般为全向天线，即在水平方向图上表现为360°都均匀辐射，也就是平常所说的无方向性，一般增益不大。这类天线应用非常普遍，使用时也无太多特殊要求，比如家用的Wi-Fi、电台、移动通信系统中郊县大区制的站型等应用就非常常见。 吸顶天线 吸顶天线是移动通信系统天线的一种，主要用于室内信号覆盖，比如会场、宾馆、写字楼、电影院、住宅楼内等。现今市场上见到的室内吸顶天线，外形花色很多，但其内芯的购造几乎都是一样的。 一般天线上会有移动或联通的品牌商标，一般一眼即可看出是哪家运行商的信号在覆盖。白色向下的突起是天线体，往外辐射信号，后面接的线缆为馈线，把信号从移动基站引入到天线。  壁挂天线 这种壁挂天线属于空气介质型微带天线，具有较强的方向性，增益较大，外形美观，用在一些比较狭长的室内空间，天线安装时前方较近区域不能有物体遮挡，且不要正对窗户、大门等信号比较容易泄漏到室外的开口，主要安装在房间、大厅、走廊等场所的墙壁上。壁挂天线的增益比吸顶天线要高，一般在6~10dB之间。高速不停车收费系统也是其一大应用。  八木天线 八木天线属于较高增益的定向天线，由日本东北大学的八木秀次和宇田太郞两人发明，具有增益较高、结构轻巧、架设方便、价格便宜等优点。因此，它特别适用于点对点的通信或者将室外信号引入到室内，例如它是室内分布系统室外接收天线的首选类型。比如某区域室内手机信号特别弱希望改善，八木天线是首先。 八木天线的单元数越多，其增益越高，通常采用6~12单元的八木定向天线，其增益可达10~15dB。  基站板状天线 基站板状天线是用得最为普遍且极为重要的基站天线，属于定向天线的一种。这种天线的优点是：增益高、扇形区方向图好、后瓣小、垂直面方向图俯角控制方便、密封性能可靠以及使用寿命长。其选型和设置相对复杂，根据覆盖要求、话务量分布、抗干扰要求等，需严格的调整下倾角、方向角、天线挂高、天线分集距离和隔离距离等参数。 常规的基站板状天线，其增益约为 14~17dB，加长型基站板状天线，其增益可达16~19dB，不言而喻，加长型的长度，为常规板状天线的一倍，达2.4 m左右。  高增益抛物面天线 由于抛物面具有良好的聚焦作用，所以抛物面天线集射能力强，直径为1.5 m的抛物面天线，其增益即可达20 dB。雷达在发射时须把能量集中辐射到需要照射的方向，而在接收时又尽可能只接收探测方向的回波，同时分辨出目标的方位和仰角，所以该天线形态在雷达或卫星系统中非常常见。有的抛物面采用栅状结构，一是为了减轻天线的重量，二是为了减少风的阻力。  SBX-1海基X波段雷达天线 因为地球曲率的关系，固定式雷达能覆盖的范围有很大限制。“海上巨眼”SBX-1海基X波段雷达包含许多小的雷达罩和一个重1814公吨的相位阵列雷达天线。这个相位阵列雷达天线需要超过一百万瓦的电力运作，拥有超过30000组传送接收T/R模组，占地384平方米，可以对目标进行搜寻和追踪。并且可以和美军位于加利福尼亚州范登堡空军基地导弹防御系统、位于阿拉斯加州里利堡基地交换信息，这两个基地都有拦截、击落导弹的能力。  |
