Xilinx FPGA入门连载5：ISE与Modelsim联合仿真之库编译

         由于我们在安装ISE时，同时安装上了32位和64位对应的ISE。而在实际使用中，我们建议大家配合自己PC的操作系统来使用。如何确认自己的操作系统位数呢？很简单，如图所示，以WIN7操作系统为例，在电脑桌面的“计算机”图标上单击右键，弹出菜单中选择“属性”。

         如图所示，弹出的系统窗口中，“系统类型”一栏将显示操作系统的位数，如笔者使用的操作系统为64位。因此，接下来的所有涉及到32位和64位操作系统选择的选项，我们都必须使用64位。

         在开始菜单中，找到如图所示的“Xilinx Design Tools à ISE Design Suite 14.6 à ISE Design Tools à 64-bit Tools à Simulation Library Complication Wizard”选项，点击打开。

打开工具之后，如图所示，依次做如下设置，一般默认设置即可：

●  在“Select Simulator”下面选中你所装好的Modelsim版本，我们这里选择“Modelsim SE”。

●  在“Simulator Executable Location”下面填入Modelsim.exe的所在的文件夹，点“Browse…”按钮添加也行，我们的Modelsim SE安装路径是“D:\modeltech64_10.1a\win32”（不含双引号，下同，除非有特别的说明）。

然后点击Next。

         选择需要编译的语言，一般我们使用默认选项“Both VHDL and Verilog”，如图所示，然后点击Next。

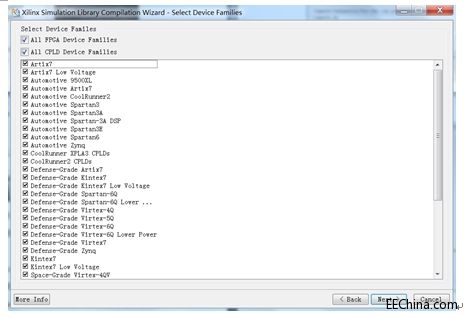

         接着如图所示，让我们选择需要编译的Xilinx FPGA和CPLD器件库。这里默认都勾选上。我们也直接点击“Next”继续即可。

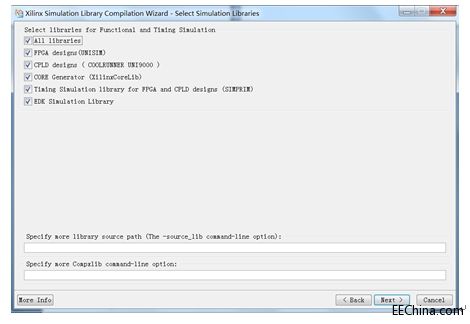

如图所示，这一步默认就行，全选上。下面的两行东东留空即可，那是添加额外库的，第一行是路径，第二行是命令参数，我们用不上就不要填任何东西。点击“Next”。

接下来这一步比较重要，在“Output directory for compiled libraries”下面填入输出已编译库的路径，默认也行。个人建议新建一个单独的文件夹，好管理，只要版本一样的，下次直接拿来用，重装也不怕。不过文件夹的名字和整个路径中绝对不能有中文或空格。其他的选项默认便可，之后点“Launch Compiled Process”，如图所示。

         此处的设置，以笔者的习惯是先在“C:\Xilinx”路径下创建一个名为“Xilinx_lib”的文件夹，如图所示。

         接着更改“Output directory for compiled libraries”下的路径为“C:\Xilinx\Xilinx_lib”，然后点“LaunchCompiled Process”开始库编译。

如图所示，开始编译了，整个时间会有一些长（1-2个小时甚至更长，这取决于您的电脑），尤其是有有很长一段时间编译进度会停留在0%，这是正常现象，需要耐心等待。

         当编译进度到100%后，会跳转到如下图所示的界面，这里报告编译过程中的error和warning，warning可以忽略，error就必须看一下了，若出现了最好回头看看相关路径是否出现了中文或空格、版本是否正确。笔者的编译edk出现了一个error，可以不用理会，我们开发过程中用不到它。点击“Next”继续即可。

         最后一个界面是如图所示的编译报告的summary，点击“Finish”完成整个器件库的编译。
