凌力尔特推出10ppm/°C 基准的四通道12/10/ 8位PWM至电压输出DAC
发布时间：2014-8-13 10:26
发布者：eechina
|

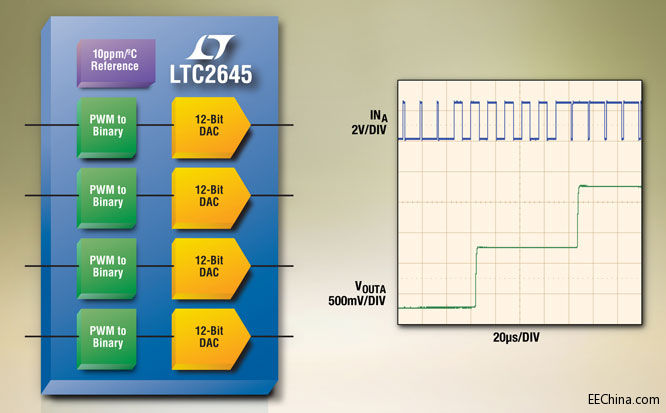

无需软件、不产生纹波、没有延迟就可将PWM 输入转换成准确的 12 位电压输出 凌力尔特公司 (Linear Technology Corporation) 推出具 10ppm/°C 基准的四通道 12 位 / 10 位 / 8 位 PWM 至电压输出的数模转换器 (DAC) LTC2645。这些器件在不到 8µs 时间内将 PWM 输入信号转换成准确、稳定、有缓冲的 12 位电压输出，消除了一般与模拟滤波器有关的纹波和延迟。LTC2645 一行代码都无需编写，就可为准确地设定和调节 4 个电压提供一个简单、可靠的解决方案。LTC2645 采用小型 16 引线 MSOP 封装，非常适合在工业自动化、4mA 至 20mA 过程控制、仪表、测试设备和光模块等应用中进行偏置、校准、电平设定、电源调节、以及实现光隔离通信。而两通道版本 LTC2644 采用了 12 引线 MSOP 封装。 LTC2645 测量 PWM 输入信号的周期和脉冲宽度，并在每个 PWM 输入的上升沿之后更新 DAC，从而接受 30Hz 直至 100kHz 的 PWM 输入频率。IDLSEL 引脚提供了灵活性，可在零或满标度时将输出设定为闲置状态、在高阻抗输出时断电、或无限期保持之前的状态以响应闲置 PWM 输入。这种便利的模式比模拟滤波器解决方案有优势，因为模拟滤波器要求 PWM 连续运行。每个轨至轨 DAC 输出都能够提供或吸收 5mA (3V) 或 10mA (5V)，并运用内部 10ppm/°C 基准提供 2.5V 满标度输出或等于外部基准的满标度输出。 LTC2645 用单一 2.7V 至 5.5V 电源工作，支持 1.71V 至 5.5V PWM 输入电压。该器件仅从 3V 电源吸取 4mA 电流，在高阻抗输出时可提供 <1µA 的停机模式。 LTC2645 有 12 位 / 10 位 / 8 位版本，已开始提供商用、工业和汽车 (-40°C 至 125°C) 温度级版本。LTC2645-12 的千片批购价为每片 3.95 美元。Linduino 固件开发系统支持 LTC2645 系列的 DC2197A 评估电路板，采用 DC2026 并可通过 www.linear.com.cn/demo 或联系凌力尔特当地办事处查询详情。如需更多信息，请登录 www.linear.com.cn/product/LTC2645 和 www.linear.com.cn/solutions/linduino。 照片说明：四通道 PWM 至电压输出 DAC
性能概要：LTC2645 • 无延迟 PWM 至电压转换 • 电压输出可在 8μs 之内实现更新和稳定 • 100kHz 至 30Hz PWM 输入频率 • INL 最大值为 ±2.5LSB；DNL 最大值为 ±1LSB • 有保证的单调性 • 引脚可选内部或外部基准 • 2.7V 至 5.5V 电源电压范围 • 1.71V 至 5.5V 输入电压范围 • 低功率：3V 时为 4mA，停机时 <1μA • –40°C 至 125°C 工作温度范围 • 纤巧 4.9mm x 4mm 16 引线 MSOP 封装 |
