PDAS layout 2005 四层板内层不能分割

gsywm

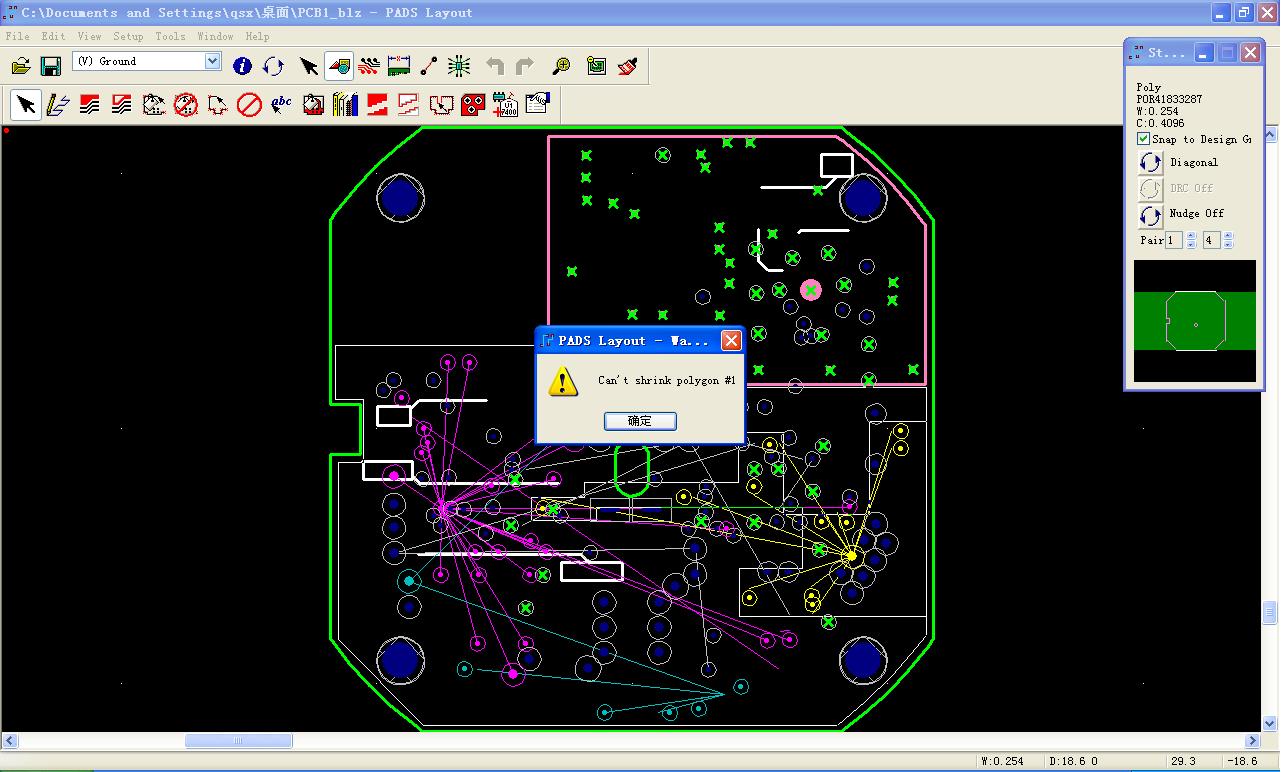

PDAS layout 2005 四层板分割时总是提示：
can't shrink polygon #1

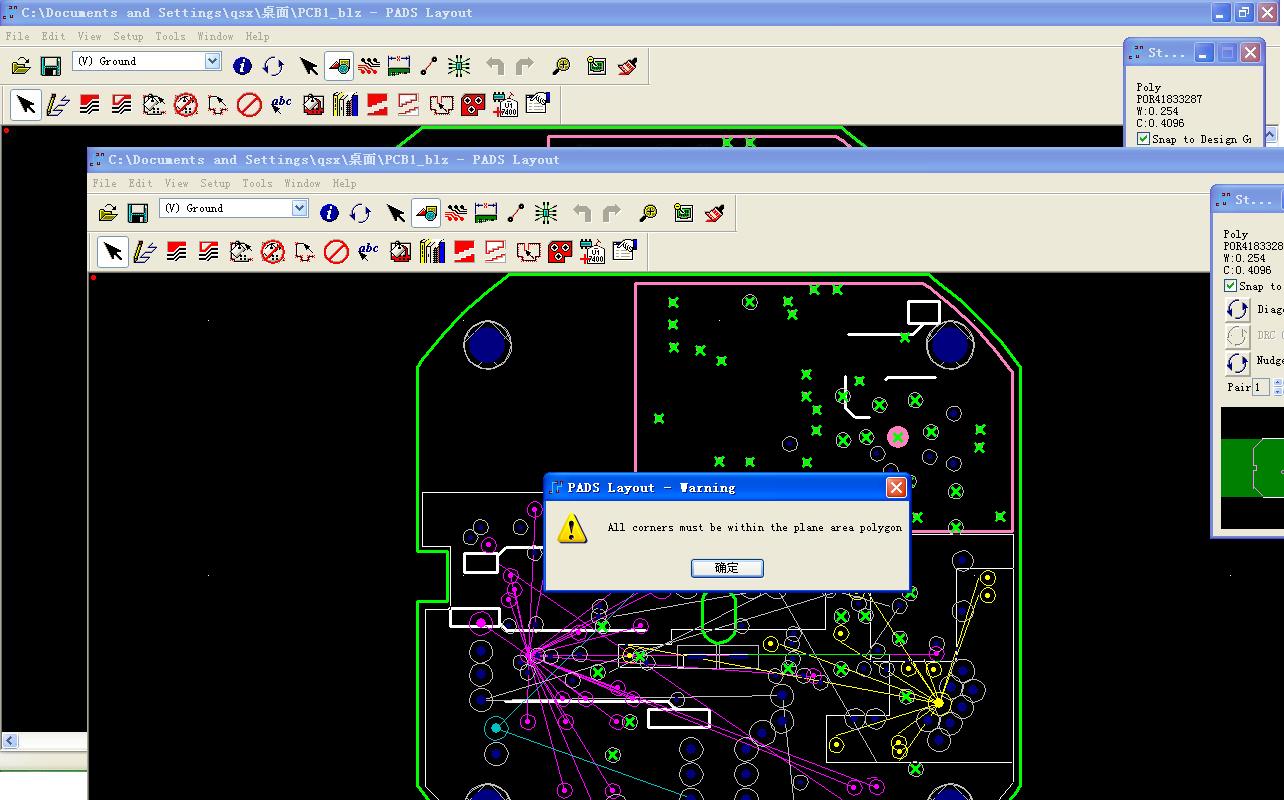

或者会提示：
All corners must be within the plane area ploygon.



请问这是怎么回事啊？？？？？？？？

riverpeak

分割电源层要先在层设置里设定一下属性，然后画你想要的区域就可以了，不知道你是怎么做的。

gsywm

分割电源层要先在层设置里设定一下属性，然后画你想要的区域就可以了，不知道你是怎么做的。
riverpeak 发表于 2010-4-21 20:19

层里已经设置了相关连的电源

fenghaili

PDAS layout 2005 四层板分割时总是提示：

不明白你的意思。。具体点，你点了那些按钮，做了什么操作，才出现这个状况？

会不会是因为你的外框没有在栅格上？

gsywm

回复4楼fenghaili：

在电源层先点了plane area 画了一个大的外框，然后又点了auto plane separate 开始分割其他的电源，在分割画框线时，弹出上述问题的

fenghaili

回复4楼fenghaili：

在电源层先点了plane area 画了一个大的外框，然后又点了auto plane separate 开始分割其他的电源，在分割画框线时，弹出上述问题的
gsywm 发表于 2010-4-21 21:09

因为我从来不用PLANE，所有也就不用PLANE AREA，我用COPER POUR，所以没有遇到过你的问题。

我想到几点，你试验下。
1。如果你在Layer Definition中设置了PLANE，并且设置了该层为GND，那你就不需要再画GND的外框了好像
2。外框只能是闭合图形，不能是线段。
3。外框画在栅格上

gsywm

因为我从来不用PLANE，所有也就不用PLANE AREA，我用COPER POUR，所以没有遇到过你的问题。

我想到几点，你试验下。
1。如果你在Layer Definition中设置了PLANE，并且设置了该层为GND，那你就不需要再画GND的 ...
fenghaili 发表于 2010-4-21 21:26

谢谢，在你的指点下分割框线已基本上没问题了
