40V、1A 同步降压型转换器可在 2MHz 开关频率时将 36VIN 降至 3.3VOUT
发布时间：2013-1-8 11:40
发布者：eechina
关键词：
同步降压
|

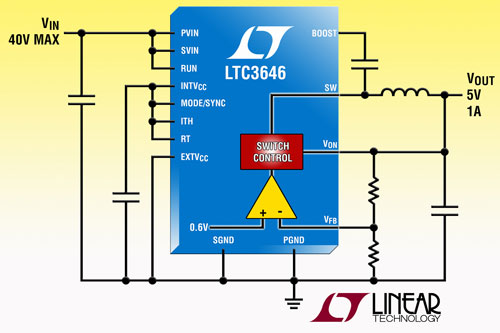

凌力尔特公司 (Linear Technology Corporation) 推出能接受 40V 输入的同步降压型转换器 LTC3646，该器件采用 3mm x 4mm DFN-14 (或耐热增强型 MSOP16) 封装，可提供高达 1A 的连续输出电流。LTC3646 在 4V 至 40V 的输入电压范围内工作，非常适用于汽车和工业应用，因为这类应用需要有高压输入能力、高效率、高开关频率和小占板面积的解决方案。LTC3646 采用独特的受控接通时间架构，能在超过 2MHz 的开关频率情况下，将高达 36V 的输入降至 3.3V，从而可保持开关噪声处于关键频带之外 (例如: AM 无线电频段)。此外，即使占空比低于 10%，该器件也可提供非常快速的瞬态响应。其内部同步整流提供高达 95% 的效率，且仅需要 140µA 的静态电流，从而最大限度地延长了电池运行时间。3mm x 4mm DFN 封装 (或 MSOP-16E) 与纤巧的外部组件相结合，可为种类繁多的高压应用提供占板面积非常紧凑的解决方案。 LTC3646 采用内部高压侧和同步电源开关，以提供高达 1A 的高效率输出。其内部开关频率可在 200kHz 至 3.0MHz 范围内设定，或同步至一个外部时钟。高效率和仅为 140µA 的静态电流相结合，可在很宽的负载范围内实现高效率。就噪声敏感应用而言，LTC3646 能以强制连续工作模式运行，以最大限度减小电压纹波。 标准的 LTC3646 提供 2.0V 至 30V 的输出范围，而 LTC3646-1 提供 0.6V 至 15V 的输出。两种版本都提供一些附加功能，包括内部软启动、内部补偿和坚固的短路保护。 LTC3646EDE/-1 和 LTC3646EMSE/-1 这两种封装的价格均为每片 2.85 美元。扩展温度 I 级版本 (即 LTC3646IDE/-1 和 LTC3646IMSE/-1) 的价格均为每片 3.14 美元。高温 H 级版本 (即 LTC3646HDE/-1 和 LTC3646HMSE/-1) 的价格均为每片 3.39 美元。以上价格均为千片批购价，所有版本都有现货供应。如需更多信息，请登录 www.linear.com.cn/product/LTC3646。
性能概要：LTC3646/-1 • 宽输入电压范围：4.0V 至 40V (45V 绝对最大值) • 保证的 1A 输出电流 • 高效率：高达 95% • 宽输出电压范围 o LTC3646：2.0V 至 30V o LTC3646-1：0.6V 至 15V • 2MHz 恒定频率工作和占空比降至 6% • 准确度为 ±1% 的基准电压 • 内部或外部补偿 • 开关频率可调及可同步：200kHz 至 3MHz • 可选高效率突发模式 (Burst Mode®) 或强制连续模式工作 • 14 引线 3mm x 4mm DFN 或耐热增强型 16 引线 MSOP 封装 |
