Power Integrations推出针对T8灯管替换应用的LED驱动器参考设计
发布时间：2012-12-5 12:41
发布者：eechina
关键词：
LED驱动
|

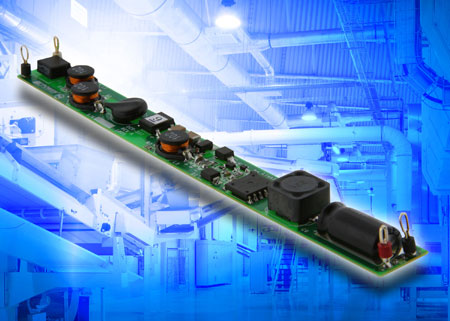

新设计为灯管替换应用提供了小尺寸、高效率及长使用寿命的驱动器解决方案 Power Integrations公司（纳斯达克股票代号：POWI）今日发布两份针对T8灯管替换应用的高效率、非隔离、高功率因数(PF) LED驱动器参考设计。 新设计的特点是使用了极少元件，并采用简单的磁芯材料和单面电路板设计，使功率密度达到业界领先的14.2 W/in³水平。 LED驱动器基于Power Integrations的LinkSwitch-PL系列IC器件LNK460KG设计而成，DER-337（高压输入）和DER-345（低压输入）中有详细的电路介绍。这两款驱动器都采用了单级、非隔离拓扑结构，使驱动器的厚度仅为8 mm – 足以安装到T8灯管的LED后面。 降压-升压式(DER-337)或降压式(DER-345)配置可提供0.9以上的功率因数和低THD，从而满足EN61000-3-2 C限值要求。 该设计符合EMI标准，可轻松满足EN55015 (EMI) Class B规范要求。 集成的单级驱动器IC可同时控制PFC和恒流输出，使设计方案的元件数少于30个。 这两款驱动器的效率分别高达92% (DER-337)和89% (DER-345)，输出功率均为20 W（输出电压85 V，输出电流240 mA）。
Power Integrations产品营销经理Andrew Smith表示： “LED灯管市场正趋向于采用非隔离驱动器，因为这种驱动器可以提升系统效率，同时降低驱动器及元件的温度。 这些电路板所使用的元件数约为隔离式设计的一半，而效率通常比后者高出3-4%。 由于具有高PF和低THD，它们非常适合无处不在的商用和工业照明应用。” 请从http://www.powerint.com/sites/default/files/PDFFiles/der337.pdf下载DER-337，从http://www.powerint.com/sites/default/files/PDFFiles/der345.pdf下载DER-345。 每个文档都包含LED驱动器规格、电路原理图、PCB设计图、物料清单、变压器规格文件以及详细性能特征。 |
