大家帮忙看看我这个板子的布局与走线合理不

gsywm · 发表于 2010-4-6 20:54:23

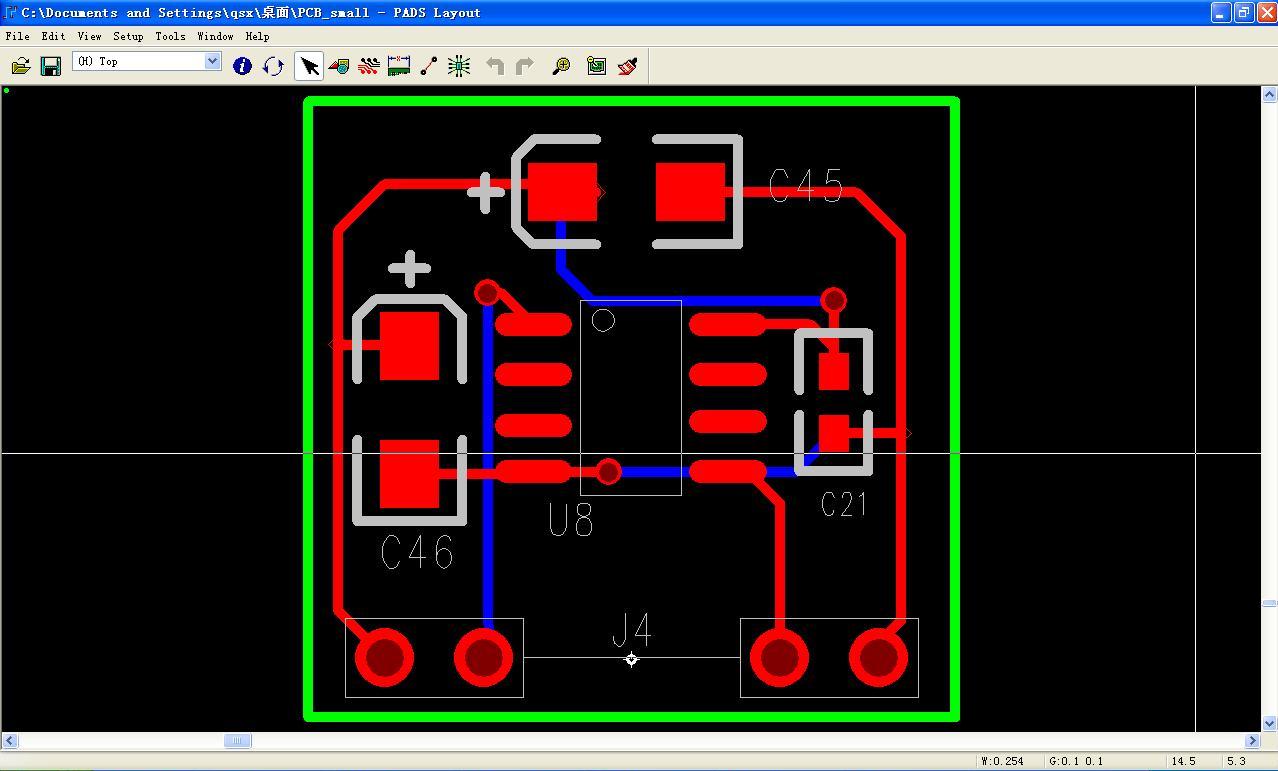

我用PADS2005画的，第一次画PCB不清楚这个布局与走线合理不合理，各位帮忙看下，先谢谢啦

gsywm · 发表于 2010-4-6 21:04:18

dalin188 · 发表于 2010-4-6 21:17:51

hao jiandan ya

gsywm · 发表于 2010-4-6 21:36:54

hao jiandan ya
dalin188 发表于 2010-4-6 21:17

这只是一个传感器，
有个关键的控制板还没动工，希望给点建议

Leisure · 发表于 2010-4-22 11:41:25

呵呵芯片的出现要规范哦

匿名 *发表于 2010-4-26 09:13:21* · 发表于 2010-4-26 09:13:21

不好！首先电容应该放在电源附近，c46应该底下横放，c45应该旋转180度，c21应该上面横放，其次电源走线太细，不应有过孔，地线也一样，传感器单点接地的话应该接在j4的右面地脚线上。

carthy · 发表于 2010-5-25 23:52:44

很不合理，你的滤波电容位置不对，而且走线太细，浪费了两个大电容哦。过孔还可以少打啊。

gms02313 · 发表于 2010-6-2 13:15:23

好像单面板就可以搞定的

weiiew_00 · 发表于 2010-6-2 21:22:22

很不合理，你的滤波电容位置不对，而且走线太细，浪费了两个大电容哦。过孔还可以少打啊。没那么大的电流也还OK吧？

shilingwork · 发表于 2010-7-9 10:59:09

两个大电容可放一起，地线是不是太细了。

bluesky_jian · 发表于 2010-11-11 11:47:41

have a look !

seazh2004 · 发表于 2010-11-11 17:29:39

惭不忍睹

fengbao1121 · 发表于 2010-12-23 10:32:36

很惨！！

fymbl · 发表于 2010-12-25 09:57:44

路过。

pcbkey · 发表于 2015-2-4 16:40:04

支持一下
