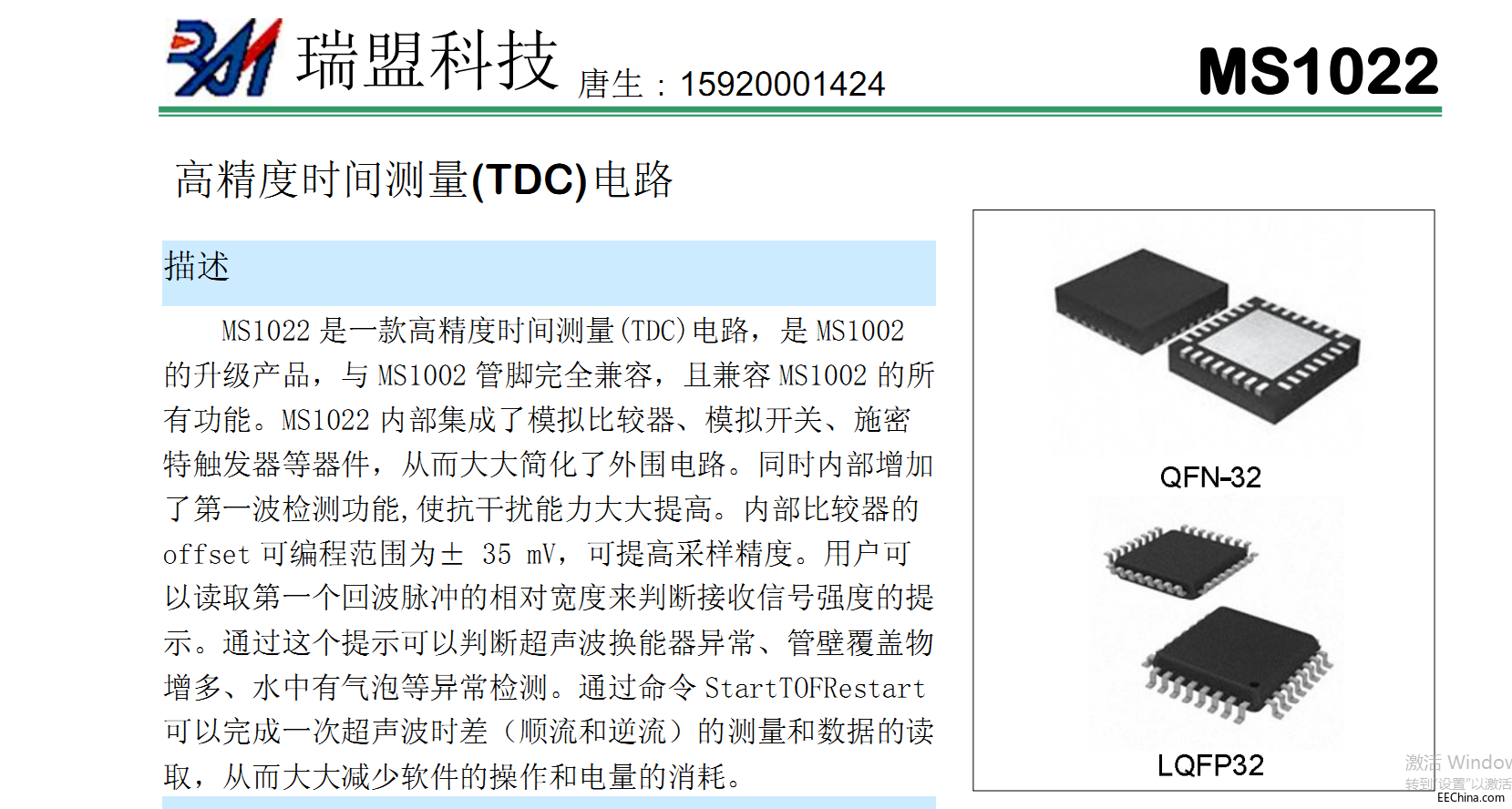

MS1022是一款高精度时间测量TDC电路,替代TDC-GP22。双通道单精度模式75ps。单通道双精度模式37ps。测量范围3.5ns-2.5us，20ns最小脉冲间隔，最多可以接收4个脉冲。超低功耗。应用：1 超声波热量表水表 2 激光测距。完美替代TDC-GP22.瑞盟科技 MS1022 高精度时间测量(TDC)电路 描述 MS1022是一款高精度时间测量(TDC)电路，是MS1002 的升级产品，与MS1002管脚完全兼容，且兼容MS1002 的所 有功能。MS1022 内部集成了模拟比较器、模拟开关、施密 特触发器等器件，从而大大简化了外围电路。同时内部增加 了第一波检测功能,使抗干扰能力大大提高。内部比较器的 offset可编程范围为± 35 mV，可提高采样精度。用户可 以读取第一个回波脉冲的相对宽度来判断接收信号强度的提 示。通过这个提示可以判断超声波换能器异常、管壁覆盖物 增多、水中有气泡等异常检测。通过命令StartTOFRestart 可以完成一次超声波时差 （顺流和逆流）的测量和数据的读 取，从而大大减少软件的操作和电量的消耗。 主要特点 测量范围1： 应用外部施密特触发器16位有 双通道单精度模式75ps 效进度，应用内部低噪声触发 单通道双精度模式37ps 器17.5位有效精度 测量范围3.5ns （0ns）至2.5μs 超低功耗 （每30秒测量一次时 20ns最小脉冲间隔，最多可接收4个脉冲 为0.8A） 测量范围2： 特殊功能 单通道单精度模式75ps分辨率 脉冲发生器，最多可生成 127 双精度模式37ps，四精度模式19ps的分辨率 个脉冲 测量范围500ns至4ms （4M高速时钟下） 上升或/和下降沿触发测量 可测量3个脉冲,并可自动处理3个数据 高精度的STOP屏蔽窗口 模拟输入电路： 低功耗32K振荡器 （500nA） 斩波稳定低漂移比较器,具有可编程偏移电压,±35 mV 7×32位的EEPROM 第一波检测 综述： 可测量第一波的脉冲宽度 4线SPI通信接口 内部集成用于输入选择的模拟开关 工作电压2.5V至3.6V 外部电路仅需要2个电阻和2个电容 工作温度-40℃至+125℃ 温度测量单元： QFN32/LQFP32封装 2个或4个温度传感器，PT500/PT1000或更高 应用 内部集成施密特触发器 超声波热量表，水表 产品规格分类 激光测距 产 品 封 装 形 式 打印名称 MS1022 QFN-32 MS1022 MS1022P LQFP32 MS1022P MS1002与MS1002P除封装形式不同，其余均相同。
