有源晶振是一种自己带振荡电路的压电电子元件，那大家知道有源晶振连接线路是怎样的吗？扬兴电子为大家简单介绍一下：有源晶振型号众多，而且有些价位都有所不同，有源晶振引脚接法也不同，下面我介绍一下有源晶振引脚识别，以方便大家认识。

有源晶振引脚通常的用法是一脚悬空、二脚接地、三脚接输出、四脚接电压。有个点标记的为1脚，按逆时针(管脚向下)分别为2、3、4。为什么要这么接呢？

石英晶片具有压电效应：给晶片连接上交变电压，然后在晶片两极加上一个电场，晶片就会产生机械振动，这种机械变形振动会产生微弱的交变电场，而且振动频率稳定不变。

控制外加交变电压的频率，让他和晶片固有的震动频率相等就会产生压电谐振，这时候晶振的机械振动的大幅度急剧增加。在各种因素的共同作用下，振动器的性能也随之改变。

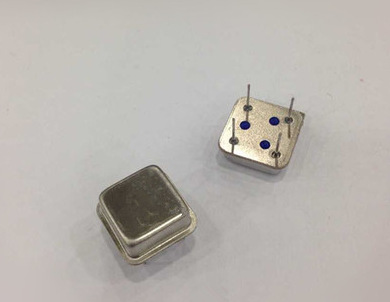

方形有源晶振引脚分布：

1、正方的，使用DIP-8封装，打点的是1脚。 1-NC; 4-GND; 5-Output; 8-VCC；

2、长方的，使用DIP-14封装，打点的是1脚。1-NC; 7-GND; 8-Output; 14-VCC、BTW；

3、电源有两种，一种是TTL，只能用5V，一种是HC的，可以3.3V/5V；

4、2、边沿有一个是尖角，三个圆角，尖角的是一脚，和打点一致。

通常使用一个电容和电感构成的PI型滤波网络，输出端用一个小阻值的电阻过滤信号即可)，不需要复杂的配置电路。

相对于无源晶体来看，有源晶振的缺陷是其信号电平是固定的，他不需要DSP的内部振荡器，信号质量好，比较稳定，而且引脚接法相对简单。
