在电子设备蓬勃发展的今天，高效稳定的电源转换技术成为了推动行业进步的关键。PW2205平芯微芯片推出的高效同步降压DC-DC转换器，以其出色的性能和广泛的应用领域，成为了市场上的热门选择。
PW2205转换器凭借其卓越的性能，为各类电子设备提供了强大的电力支持。它能够在4.5V至30V的宽输入电压范围内稳定工作，这一特性使得它能够轻松应对各种复杂的工作环境。同时，PW2205转换器具备高达5A的连续输出电流能力，以及6A的峰值负载电流能力，满足了各类设备对电力的需求。
值得一提的是，PW2205转换器内部集成了主开关和同步开关，具有极低的RDS（ON）值。顶部开关的RDS（ON）为70mΩ，底部开关的RDS（ON）为40mΩ，这种低阻值设计有效降低了传导损耗，提高了转换效率。此外，它采用了先进的即时PWM架构，使得在高降压应用中能够实现快速瞬态响应，同时在轻负载下也能保持高效率。
为了满足不同设备的需求，PW2205转换器在连续导通模式下以500kHz的伪恒定频率工作。这种工作模式不仅有助于减小电感和电容器的尺寸，降低生产成本，还使得转换器在运行时更加稳定可靠。
除了出色的性能，PW2205转换器还具备完善的保护功能。它配备了外部软起动功能，有效限制浪涌电流，保护电路免受损坏。同时，输出过电流限制、带电流折返的输出短路保护等功能也为电路的安全运行提供了有力保障。
在应用领域方面，PW2205转换器展现了强大的实力。无论是液晶电视、大功率AP路由器还是机顶盒，它都能为其提供稳定可靠的电力支持。此外，它还广泛应用于笔记本和存储设备等领域，为各类设备的正常运行提供了有力保障。

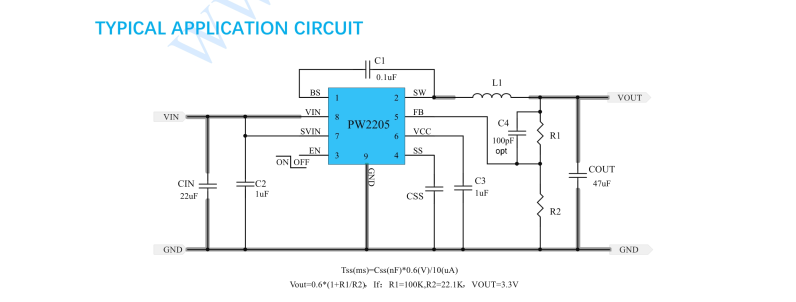

然而，要想充分发挥PW2205转换器的性能优势，还需要注意一些设计事项。首先，在输入电压为5V-12V时，建议使用陶瓷电容作为输入电容，以确保电路的稳定运行。而当输入电压超过12V时，由于在输入上电断电瞬间会产生尖峰电压，因此需要在VIN脚附近添加一个100uF的电解电容，以有效抑制尖峰电压对电路的影响。
在布局布线方面，也有一些值得注意的细节。SW和电感的铺铜要宽，以确保功率回路的顺畅。同时，为了减小干扰源和面积，SW和电感的面积应尽量小。在布局时，应将IC和电感放在同一个板子层面，以便更好地实现电气连接和散热。

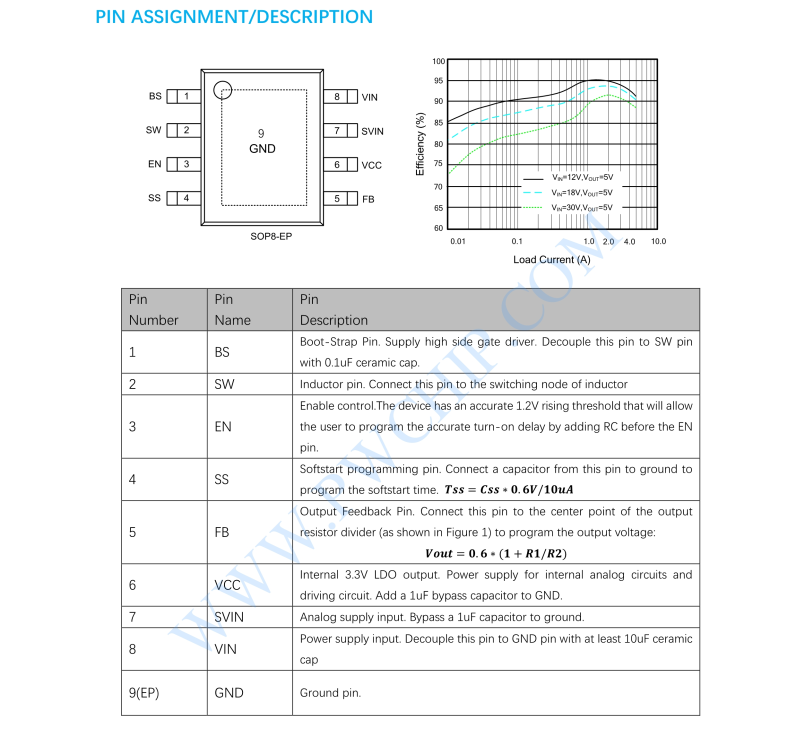

此外，反馈电路的设计也是至关重要的。FB反馈电阻R1/R2应远离电感，靠近FB引脚放置，以确保反馈信号的准确性和稳定性。
综上所述，PW2205高效同步降压DC-DC转换器以其卓越的性能和广泛的应用领域成为了市场上的热门之选。它能够为各类电子设备提供稳定可靠的电力支持，满足各类设备的电力需求。同时，通过合理的布局和布线设计以及反馈电路的优化，我们可以进一步发挥其性能优势，为电子设备的发展注入强大动力。 相关了解|DC-DC升压芯片代理|DC-DC降压芯片代理商|升降压芯片|锂电池充电芯片1节，两串，三串，四串等|LDO稳压芯片|MOS管|传感芯片等|夸克微科技
|
