MX9291|MA9292|HDMI转VGA转换器ic|HDMI转VGA带音频ic
发布时间：2023-11-14 10:33
发布者：QQ1540182856
|

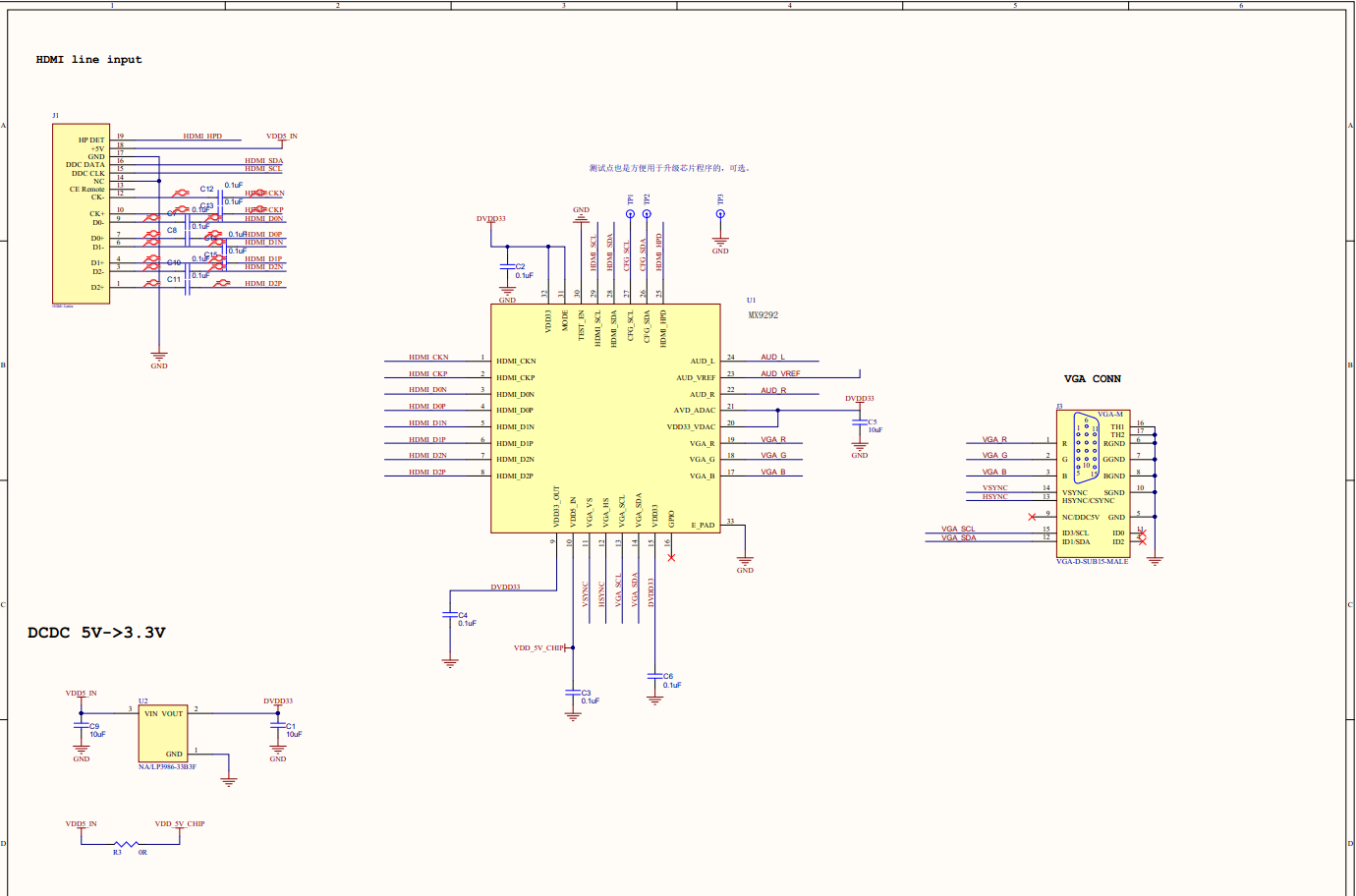

MX9291功能特性： HDMI1.4兼容接收器 VGA输出接口，DAC速度高达~200 MHz像素速率，8位视频分辨率支持，可达1920x1200@60以及1920X1080@60Hz 嵌入式线性衰减调节器（LDO） 嵌入式MCU 符合HDCP 1.4规范的片上HDCP发动机（可选） 集成式芯片HDCP 1.4键（可选） 嵌入式EDID（如果终端设备没有EDID，MX9291将响应EDID） 使用内部预吹ROM支持EEPROM自由模式 支持自动节能模式 支持VGA连接检测 内部电源接通复位（POR） 双通道16位分辨率sigma delta DAC 支持频繁音频采样（Fs）：48KHz I2C从接口和HDMI DDC接口可用于调试和固件更新。 QFN32 4x4包装 MX9291芯片参考电路原理图：
MX9292芯片参考电路原理图：
HDMI数字输入 符合HDMI 1.4 内置高性能自适应均衡器 支持热插拔检测 VGA输出接口 三个8位DAC（数字至模拟转换器），时钟可达200 MHz 视频分辨率支持，可达1920x1200@60以及1920X1080@60Hz 嵌入式V-sync/H-sync5V缓冲区 VGA连接器引脚的HBM 4-KV VESA VSIS v1r2兼容 嵌入式微控制器 支持I2C主从机，支持400 KHz。 电力与技术 单个5V电源 超低待机功率<100uW 4.1HDMI输入 HDMI输入符合HDMI 1.4b。它支持HDCP（可选）1.4内容保护。 DDC\ U SCL和DDC\ U SDA信号用于访问EDID。因为这些信号上的上拉电阻已集成到芯片中，因此不再需要外部上拉电阻。 4.2HDCP（可选） MX9291在带有嵌入式HDCP键的输出视频链路上支持HDCP1.4。数字权利源应用程序处理器上运行的操作的管理（DRM）策略决定是否或不启用链接上的HDCP，具体取决于内容。 HDCP（可选）认证在音频-视频传输之前执行。HDCP认证硬件HDCP模块可以进行加密。预先编程的HDCP键和键选择器存储在内存中的值（KSV）用于HDCP进程。 4.3模拟VGA输出 MX9291集成了三个8bit-250MHz-DAC（数模转换器），每个DAC分配给每种颜色，R（红色）、G（绿色）和B（蓝色）。MX9291的模拟VGA接口符合VESA VSIS v1r2。 MX9291还集成了时间热插拔检测机制。 MX9291支持的视频格式如下表4-1所示。然而MX9291支持的格式不限于此表。这些格式与（a）数据传输有关 带宽低于带宽，像素频率低于DAC速度200- MHz |
-
-
166.11 KB, 下载积分: 积分 -1
MX9291芯片设计原理图
