适用于智能门锁、考勤机等产品VK3601单键/单通道触摸IC

Q3618885898

产品品牌：永嘉微电/VINKA
产品型号：VK3601

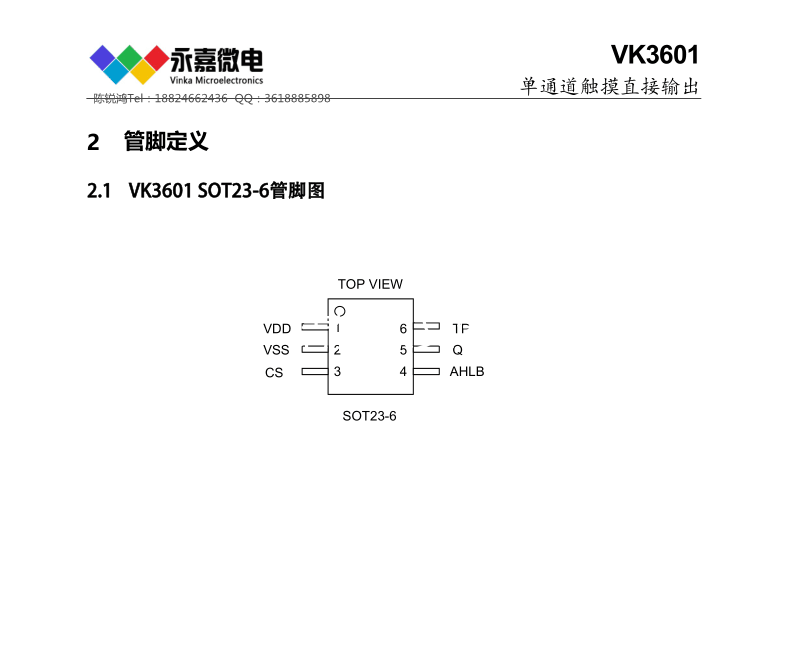

封装形式：SOT23-6

概述：
VK3601具有1个触摸按键，可用来检测外部触摸按键上人手的触摸动作。该芯片具有较 高的集成度，仅需极少的外部组件便可实现触摸按键的检测。提供了1路直接输出功能。芯片内部采用特殊的集成电路，具有高电源电压抑制比，可 减少按键检测错误的发生，此特性保证在不利环境条件的应用中芯片仍具有很高的可靠性。此触摸芯片具有自动校准功能，低待机电流，抗电压波动等特性，为各种触摸按键+IO 输出的应用提供了一种简单而又有效的实现方法。ZTT1004

特点：
• 工作电压 2.4-5.5V
• 待机电流4uA/3.0V，8uA/5V
• 上电复位功能（POR）
• 低压复位功能（LVR）
• 触摸输出响应时间 工作模式 48mS ，待机模式160m

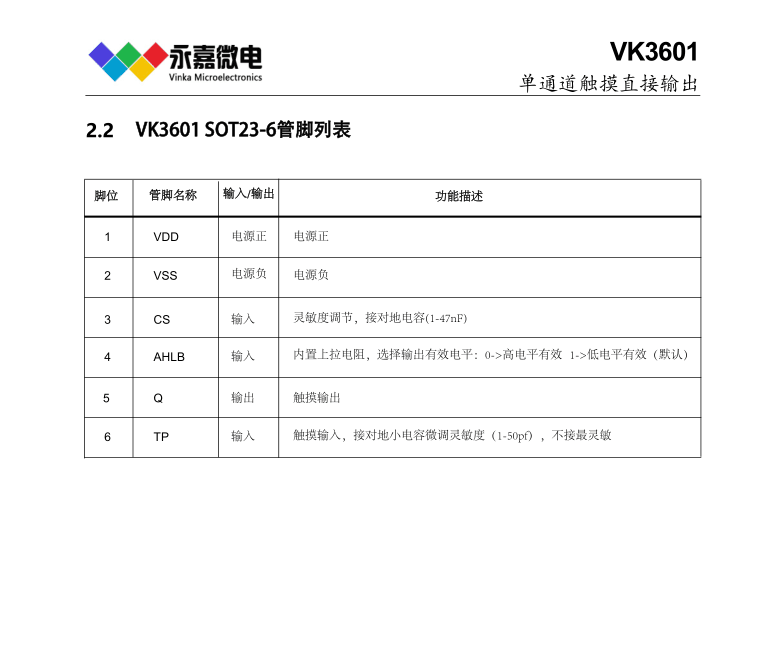

• CMOS输出，可通过AHLB脚选择低电平有效还是高电平有效
• 无触摸4S进入待机模式
• CS脚接对地电容调节灵敏度(1-47nF）
• 各触摸通道单独接对地小电容微调灵敏度（0-50pF）
• 上电0.25S内为稳定时间，禁止触摸
• 上电后4S内自校准周期为64mS，4S无触摸后自校准周期为1S
• 封装SOT23-6(3mm x 3mm PP=0.95mm)

电容式触摸触控IC系列简介如下：
标准触控IC-电池供电系列：
VKD223EB    工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1   输出方式：直接/
锁存输出    最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：SOT23-6；DICE/DIE   裸片(绑定COB)    低功耗
VKD223B     工作电压/工作电流/待机电流：2.0V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1   输出方式：直接/锁存输出      最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：SOT23-6    低功耗
VKD233DG/HG 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/
锁存输出    最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V   封装：DFN6(2*2超小体积)  低功耗
VKD233DB/HB 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1    输出方式：直接/锁存输出      最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗

VKD233DH/HH 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)  感应通道数：1   输出方式：直接/

锁存输出    最长响应时间快速模式60ms，低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗/长按16S复位

VKD233DS/HS 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V)     感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式46ms @VDD=3V                 封装：DFN6(2*2超小体积) 长按16S复位

VKD233DR/HR 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/1.5μA(3V)   感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V    封装：DFN6(2*2超小体积)

低功耗/长按16S复位

VKD233DQ/HQ 工作电压/工作电流/待机电流：2.4V-5.5V/4.0μA/---(3V)     感应通道数：1    输出方式：直接/

锁存输出    最长响应时间快速模式46ms @VDD=3V                    封装：SOT23-6   长按16S复位

VKD233DM/HM 工作电压/工作电流/待机电流：2.4V-5.5V/5.0μA/---(3V)     感应通道数：1    输出方式：开漏

输出(低有效)  最长响应时间快速模式46ms @VDD=3V                  封装：SOT23-6    长按16S复位

——————————————————————————————————————————————————
VKD232C     工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：2    输出方式：直接
输出(低有效)   最长响应时间快速模式46ms,低功耗模式220ms @VDD=3V  封装：SOT23-6    低功耗/长按16S复位

VKD104BR/CR 工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：2   输出方式：直接/锁存输出       最长响应时间快速模式46ms,低功耗模式160ms @VDD=3V  封装：SOP8       低功耗

VKD104BR-3H/VKD104CR-3H  工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)  感应通道数：3    输出方式：直接/锁存输出      最长响应时间快速模式60ms,低功耗模式160ms@VDD=3V  封装：SOP8       低功耗

VKD104      工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：4    输出方式：直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V  封装ICE/DIE裸片(绑定COB)        低功耗；可选择长按16S复位/不复位

VKD104BC/CC  工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：4    输出方式：直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V   封装:SOP16      低功耗；可选择长按16S复位/不复位

VKD104CB/SB  工作电压/工作电流/待机电流：2.4V-5.5V/13μA/2.5μA(3V)     感应通道数：4   输出方式：直接/锁存/开漏输出  最长响应时间快速模式60ms,低功耗模式160ms @VDD=3V   封装:SSOP16      低功耗；可选择长按16S复位/不复位

抗干扰低功耗触控IC-高性价比系列
VK3601      工作电压/待机电流：2.4V-5.5V/4μA(3V)         感应通道数：1      输出方式：直接输出
抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOT23-6
VK3601SS-1  工作电压/待机电流：2.4V-5.5V/3μA(3V)         感应通道数：1      输出方式：---
抗干扰/待机电流小，抗电源及手机干扰，三段调光/无极调光           封装：SOP8/DIP8
VK3602XS    工作电压/待机电流：2.4V-5.5V/8μA(3V)         感应通道数：2    输出方式：锁存输出

抗干扰/待机电流小，抗电源及手机干扰                             封装：SOP8

VK3602K/KA  工作电压/待机电流：2.4V-5.5V/8μA(3V)         感应通道数：2    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰                            封装：SOP8

VK3603      工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：3    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：ESOP8

VK3604A     工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：4    输出方式：直接/锁存输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16

VK3604B     工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：4    输出方式：直接/锁存输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SSOP16

VK36E4      工作电压/待机电流：2.4V-5.5V/6μA(3V)         感应通道数：4    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：ESSOP10

VK36Q4      工作电压/待机电流：2.4V-5.5V/6μA(3V)         感应通道数：4    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：DFN10(3*3超小体积)

VK3606D     工作电压/待机电流：2.4V-5.5V/7μA(3V)         感应通道数：6    输出方式：直接输出

抗干扰/待机电流小，抗电源及手机干扰，可通过CAP调节灵敏度        封装：SOP16

VK3610I      工作电压/待机电流：2.4V-5.5V/9μA(3V)            感应通道数：10     输出方式：I2C输出

抗干扰/待机电流小，抗电源及手机干扰，可调节灵敏度                   封装：SOP16

——————————————————————————————————————————————————

适用开关电源触摸IC系列
VK3606DM    工作电压/工作电流：3.1V-5.5V/3mA(5V)         感应通道数：6     输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3606OM    工作电压/工作电流：3.1V-5.5V/3mA(5V)         感应通道数：6      输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3606OM-A  工作电压/工作电流：3.1V-5.5V/3mA(5V)         感应通道数：6      输出方式：直接/开漏输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3608BM    工作电压/工作电流：3.1V-5.5V/3mA(5V)         感应通道数：8      输出方式：直接输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3610IM    工作电压/工作电流：3.1V-5.5V/3mA(5V)         感应通道数：10     输出方式：I2C输出
抗干扰能力强，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

低功耗触摸IC-VK37XX系列
VK3702DM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP8

VK3702TM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP8

VK3702OM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数：2 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP8

VK3706DM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数：6 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3706OM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数：6 输出方式：直接/开漏输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3708BM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数：8 输出方式：直接输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16

VK3710IM    工作电压/工作电流/待机电流：3.1V-5.5V/3mA/15μA (5V)  感应通道数:10 输出方式：I2C输出
抗干扰/低功耗，抗电源及手机干扰，可通过CAP调节灵敏度             封装：SOP16
