【疯壳·智能穿戴开发教程10】开源蓝牙心率防水运动手环-蓝牙 BLE 收发

Linda-x

开源蓝牙心率防水运动手环

——疯壳·智能穿戴开发系列

蓝牙 BLE 收发

    1相关简介

    DA14580 内部集成了射频模块，同时官方也提供了一套 SDK，里面包含了蓝牙协议栈部分。本节蓝牙收发就是通过修改官方提供的 SDK，完成蓝牙收发功能。关于蓝牙的基本知识，大家可以参考前面的蓝牙基础。
    2硬件设计

    DA14580 内部集成了射频模块，这里只需要从 PF10p 脚接一根天线。


    图 1
    3软件设计

    打开 SDK，从路径:

    SDK5.0.4\DA1458x_SDK\5.0.4\project\target_apps\ble_examples\ble_app_profi le\Keil_5 中打开 ble_app_profile 工程文件。

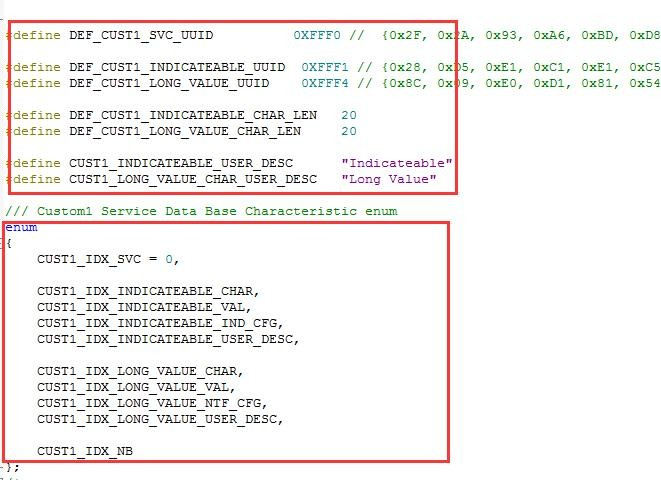

    首先修改 user_cust1_def.h 文件，该文件对服务的参数进行了声明，我们这里需要修改服务和特征值的 UUID 等参数，并将多余的特征值删除。


    图 2
    再修改 user_cust1_def.c 文件，该文件对文件和特征值的属性进行了定义，这里需要对要使用的服务和特征值进行修改，并删除多余的特征值定义。


    图 3



    代码1
    最后要修改的是cust1_task.c 文件，该文件定义了 cust1 服务的一些任务函数， 需要将原来定义为 128 位的修改为 16 位。另外，由于前面删除了多余的特征值服务，这里还需要修改接受函数。


    图 4
    相关代码可以查看我们的实验例程。

    4实验现象

    首先打开 SmartSnippets。


    图 5
    设置好 SmartSnippets 之后，点击上图中的 Open。


    图 6
    （1）点击 Connect，连接我们的单片机。

    （2）点击 Erase，擦除 Flash。

    （3）点击 Browse，找到我们工程的.hex 文件。

    （4）点击 Burn，完成代码下载。

    代码下载完成之后，运行代码，然后打开手机上的 Wolverine BLE。

    （1）点击 Connect。


    图 7

    （2）选择我们的蓝牙设备 DIALOG-PRFL。


    图 8
    （3）在输入框输入 BLE，然后点击 Send。


    图 9
    完成以上 3 步，手机能收到我们所发送的字符。


    图 10
