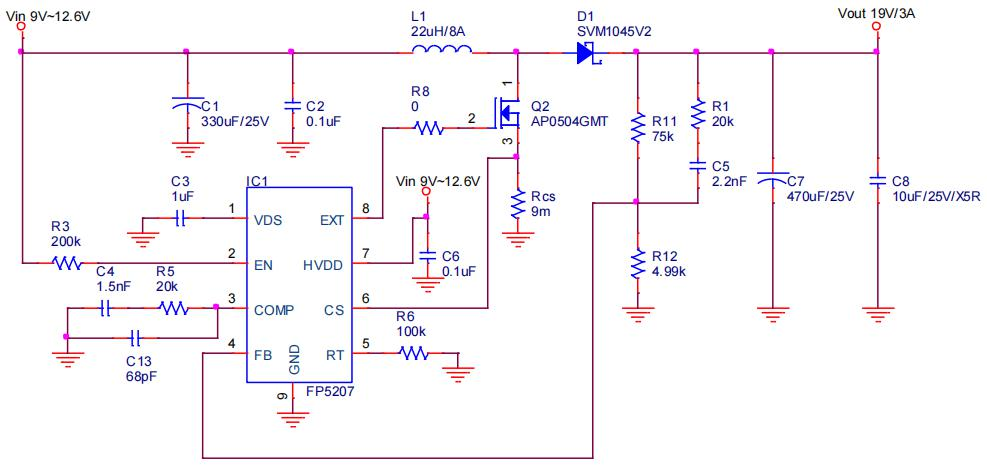

FP5207 是非同步升压控制 IC，透过 EXT Pin 控制外部 NMOS，输入低启动电压 2.8V 与宽工作电压 5V~24V，单节锂电池 3V~4.2V 应用，将 Vout 接到 HVDD Pin；精准的反馈电压 1.2V，内置软启动，工作频率由外部电阻调整；过电流保护，检测电感峰值电流，检测电阻 Rcs 接在开关 NMOS Source 端与地之间。 特色 ➢ 启动电压 2.8V ➢ 工作电压范围 5V~24V ➢ 反馈电压 1.2V (±2%) ➢ 关机耗电流小于 3μA ➢ 可调工作频率 100kHz~1000kHz ➢ 内置软启动 ➢ 输入低电压保护(UVP) ➢ 可调过电流保护(OCP) ➢ 过温保护(OTP) ➢ 封装 SOP-8L(EP) 应用案例： 1、储能电源：用FP5207给单节锂电池3-3.7V升压到12V-24V供电 2、电动车升降压电源：用FP5207给8-48V输入稳压输出12V或24V 3、筋膜枪：用FP5207给单节锂电池3-3.7V升压到12V驱动电机 4、电源模块：用FP5207做交叉调整输出多路正压或负压 5、锂电洗车枪：用FP5207给锂电升压输出驱动12V水泵 封装脚位
FP5207规格书.pdf
(9.64 MB)
FP5207中文应用手册.pdf
(3.43 MB)
