ROHM开发出采用SOT23封装的小型节能DC-DC转换器IC
发布时间：2024-3-19 22:11
发布者：eechina
|
采用小型封装，安装面积比以往产品少72%，有助于消费电子和工业设备电源单元的小型化 ROHM（总部位于京都市）面向冰箱、洗衣机、PLC、逆变器等消费电子和工业设备应用，开发出4款小型DC-DC转换器IC“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ”。另外，ROHM还计划推出最大输出电流2A、开关频率350kHz的BD9E203FP4-Z，进一步扩大产品阵容。

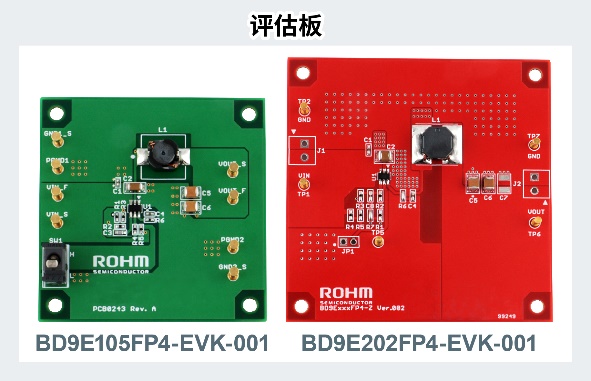

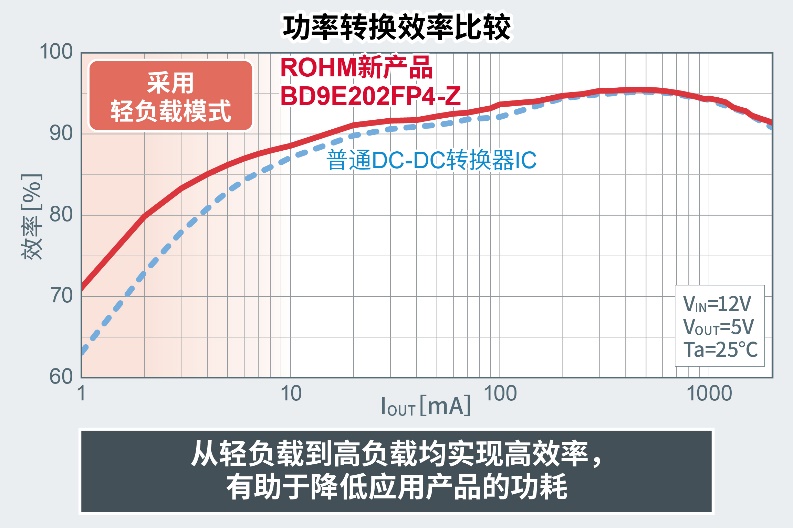

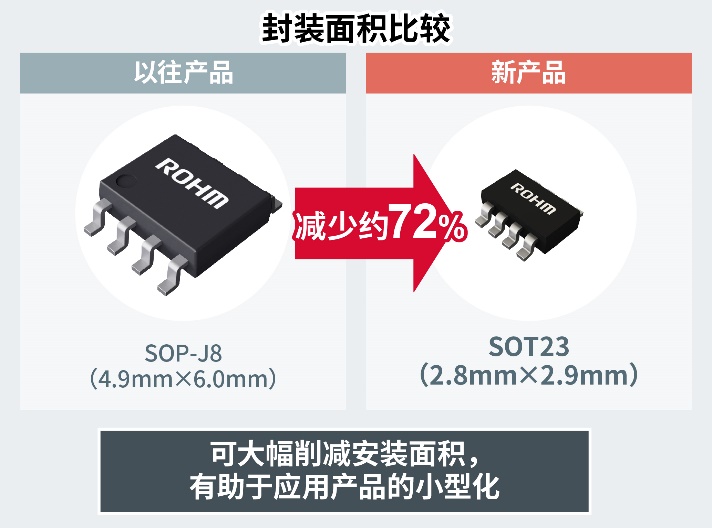

近年来，在消费电子和工业设备应用领域，随着产品功能的增加，对节省电路板空间的要求越来越严格，小型DC-DC转换器IC的使用率也与日俱增。另外，降低待机功耗已成为亟需解决的一大课题，这就要求DC-DC转换器IC在低功率（轻负载）时实现更高效率。为了满足这些市场需求，ROHM开发出比现有SOP-J8封装产品更小、效率更高的产品。 新产品的输出电流为1A～3A，并且全部采用小型SOT23封装尺寸（2.8mm×2.9mm）。与普通的SOP-J8（JEDEC标准：相当于SOIC8）封装（4.9mm×6.0mm）产品相比，新产品安装面积减少约72%，非常有助于电源单元的小型化。此外，通过采用无线结构封装，还降低了导线阻抗（布线的电阻分量），实现了高效率工作。 不仅如此，“BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ”在轻负载模式下采用的是COT控制方式*1，与普通产品相比，轻负载时的效率更高，非常适用于需要降低待机功耗的应用。 新产品于2024年3月开始量产（样品价格：450日元/个，不含税）。另外，新产品已经开始通过电商进行销售，通过Ameya360电商平台均可购买。为了便于客户快速评估应用产品的设计，ROHM还提供评估板和各种支持工具。 未来，ROHM将继续致力于开发融入模拟设计技术优势的产品，为消费电子和工业设备应用的节能和小型化贡献力量。

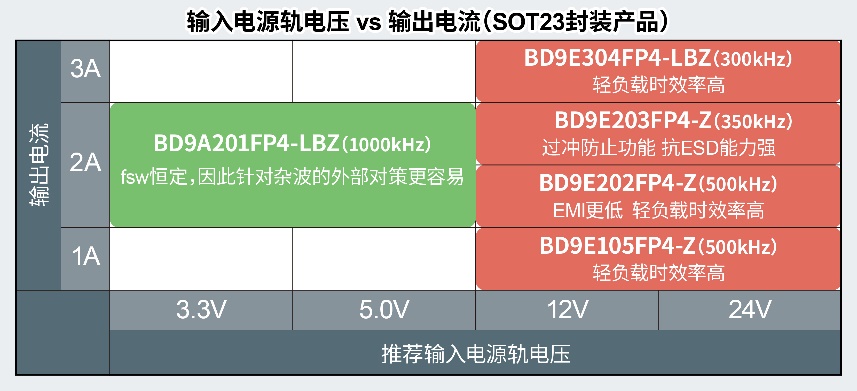

＜SOT23封装产品阵容＞
＜应用示例＞ 3.3V/5V/12V/24V电源电路应用 消费电子： 冰箱、洗衣机、空调等 工业设备： PLC（Programable Logic Controller）、 逆变器、AC伺服等
*2：杂波 *3：过冲防止功能 *4：ESD *5：EMI
＜电商销售信息＞ 开始销售时间：2024年3月起逐步发售 电商平台：Ameya360 新产品在其他电商平台也将逐步发售。 销售产品：

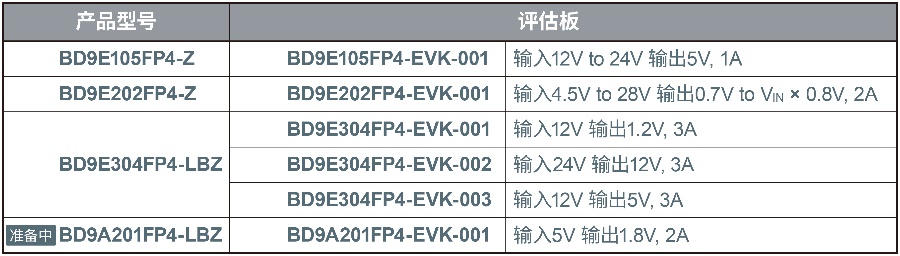

＜各种支持工具＞ ・Calculation Sheet：可用于外部常数设计的应用电路计算工具。只要按说明设置值，即可确定满足所需特性的电路参数。 可通过ROHM官网各产品页面中的“设计模型”入口下载。 “BD9E105FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ” ・ROHM Solution Simulator：可在ROHM官网上运行的免费仿真工具。通过在技术规格书中提供的拓扑中更改外部常数，即可轻松获得电源频率响应性能的优化解决方案。 “BD9E105FP4-Z / BD9E202FP4-Z / BD9E304FP4-LBZ / BD9A201FP4-LBZ” *需要注册“我的罗姆”账号方可使用。 ・其他资源：通过各产品页面，还可以下载可用于电路仿真的SPICE模型以及汇总了对热设计、电路设计及验证有用信息的应用指南。 ＜术语解说＞ *1）COT（Constant On Time：恒定导通时间）控制方式 一种使输出电压稳定的反馈电路控制方式。当反馈电压降至基准电压以下时，开关器件导通；当经过恒定导通时间后，开关器件自动关断。这种控制方式在轻负载时也能有效获得稳定输出。 *2）杂波（Spurious） 偏离本来所定频率的不必要的电波。 *3) 过冲防止功能 当电源IC的输出电流超过预期时，OCP（过电流保护）功能将会停止输出。从该停止状态恢复时，会产生瞬时过冲（输出电压过大），导致恢复变慢，因此抑制过冲可以加快恢复速度。 *4）ESD（Electro-Static Discharge：静电放电） 当带电物体之间接触时，会产生静电（浪涌）。这种静电（浪涌）会导致电路和设备发生误动作或损坏。 *5）EMI（Electromagnetic Interference：电磁干扰） EMI是用来衡量对象产品的运行产生多少噪声、是否给外围IC和系统带来问题的指标。“EMI特性好”意味着产生的噪声很少。 |
