Diodes Incorporated 推出符合汽车规格的 LED 驱动器，可简化尾灯的设计作业
发布时间：2021-6-30 18:16
发布者：eechina

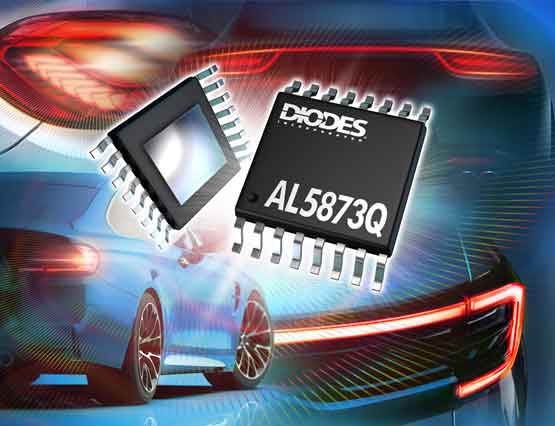

Diodes 公司推出 AL5873Q 三信道线性 LED 驱动器，扩大支持汽车外部灯具的装置组合规模，用以简化汽车后侧灯具组的设计作业。
这款符合汽车规格 AEC-Q100 Grade 1 认证的装置，额定运作环境温度为 125°C，满足下一代汽车设计的要求，同时还能节省能源和空间，降低整体系统成本。AL5873Q 的每个信道可以驱动高达 250mA 的电流，并且通过两个参考电阻进行设定，这两个电阻连接到驱动器 IC 的 REF1 及 REF 2 接脚。支持两种不同的 LED 电流位准，可以更为简化照明系统 – 原因在于相同的 LED 可以用在后侧灯具组的尾灯及煞车灯。这么一来便大幅降低了物料清单 (BOM) 的成本。 AL5873Q 具有模拟和主要 PWM 调光控制功能，支持最大 1kHz 的 PWM 频率。以低电流位准驱动 LED 时，PWM 调光功能对于提高电流精度来说极为重要。每个通道上的电流皆调节至 ±4% 的公差范围内，让后侧灯具组合拥有更佳的信道-信道搭配结果。若未侦测到 PWM 讯号，AL5873Q 会进入待机模式，以节省电力。 AL5873Q 内建保护功能，其双向 (输入/输出) 故障接脚可标记任何故障，并且允许多达四个装置将其故障接脚接在一起，以便共同通报所发现的任何故障。而在其保护功能中，若是超过其规定的阈值温度，内部接面温度监测电路会降低 LED 的电流。除了这种热折返，还有热关断和 LED 灯串开路/短路保护机制，以及输入欠压锁定等功能。 AL5873Q 采用紧凑型 16 接脚 TSSOP 封装，支持 PPAP 文件，且以 IATF 16949 标准认证的生产设施制造。 |
