各种摄像头作为常见的安防设备，在市场上已经发展多年，产销量都比较大，同时基本上形成了比较成熟固定的电路架构。其中，白光LED和红外LED有大量的应用需求，对应的LED驱动电路也一直在演进。

摄像头LED灯板输入标准为DC12V （一般是外接12v适配器电源），输出一般为白光LED 三串，红外LED 6-7串（具体各厂家会稍有不同）。用户一般使用耐压30v左右，输出1A电流的Buck降压LED恒流芯片。由于摄像头受应用环境的要求，外观体积越来越小，导致电路布线的PCB也越来越小。传统的Buck芯片由于需要使用电感，造成PCB空间不足，同时由于PCB空间较小，电感带来的EMI干扰也大幅增加。惠海半导体针对此应用，推出了H7310线性LED驱动，具有电路布线简洁，不用电感，EMI干扰小，成本低的特点。

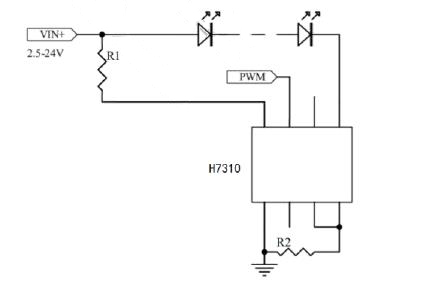

H7310系列带PWM调光，过热保护降电流功能，ESOP-8封装。应用线路如下：

芯片特点：

Vdd工作范围2.5-100v（可通过外置电阻扩充输入电压）

输出电流范围10mA-1.5A

低静态功耗60uA

PWM调光频率达25KHz

内置过温保护电路

采用ESOP-8封装

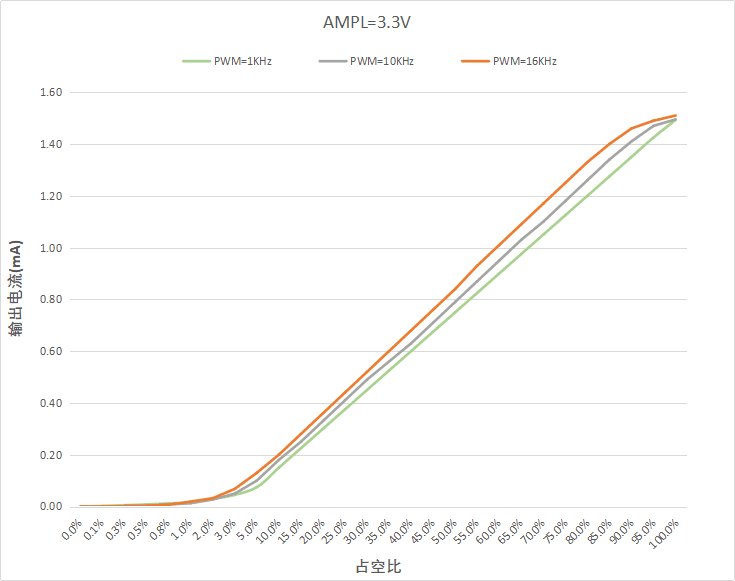

调光曲线图：

用芯出发

这篇文章对你有帮助吗？作为一名电子工程师，在评论区留下你的困惑或你的见解，153★23519289大家一起来交流吧！

用芯出发

H7310 是一种带 PWM 调光功能的线性降压 LED 恒流驱动器，仅需外接一个电阻就可以构成一个完整的 LED 恒流驱动电路，调节该外接电阻可调节输出电流，输出电流范围为 10~2000mA。
H7310内置100V的耐压MOS。内置过热保护功能，可有效保护芯片，避免因过热而造成损坏。
H7310具有很低的静态电流，典型值为 10uA。
H7310带 PWM 调光功能，可通过在 DIM 脚加 PWM 信号调节 LED 电流。
H7310采用 ESOP8 封装，外露散热片接 LED 脚，能充分的散热。
