宽输入电压范围的汽车级非同步升压控制器NCV8871(安森美)

发布时间:2011-8-23 14:52    发布者:eechina
关键词: 同步升压

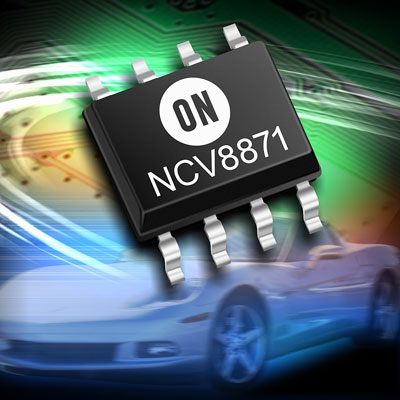

安森美半导体(ON Semiconductor)推出用于汽车系统自安崭新的可调节输出非同步升压控制器。

NCV8871是一款输入电压范围为3.2伏(V)至44 V的宽输入电压器件,能用于驱动外部N沟道MOSFET。此器件包含的内部稳压器为门驱动器提供电荷,它在休眠模式下的静态电流为3.0微安(µA),使功耗降至最低。它还具有可同步开关频率特性,提供两种分别可设定为典型值170 kHz或是典型值1 MHz的版本。峰值电流模式控制及内部斜坡补偿确保这器件在宽汽车电池电压范围内稳定工作,并在电流限制值被超过的情况下,通过在开关周期的剩余部分关闭电源开关,确保这器件在电流故障条件下受到保护。这器件还藉热关闭机制(温度阈值为170 ⁰C)及3.1 V欠压锁定来提供更多保护。

NCV8871可灵活编程,能根据要求提供其它不同频率以供选择。更多其它选择包括不同的斜坡补偿值、限流设定点,以及配接多种MOSFET的不同门驱动电压。这器件还支持多种拓扑结构配置,包括升压、反激、单端初级电感转换器(SEPIC)及多相。升压拓扑结构下的输出功率范围为数瓦(W)到最高200 W。


NCV8871的工作结点温度范围为−40 ⁰C至150 ⁰C。这器件采用无铅、符合RoHS指令的SOIC-9封装,每批量2,500片的单价为0.83美元。
